取扱説明書

電波に関する注意

• 本製品は、電波法に基づく小電力データ通信システムの無線局の無線設備として、工事設計認証を受けています。従って、本製品を使用するときに無線局の免許は必要ありません。また、本製品は、日本国内でだけ使用できます。
• 本製品は、以下の機器や無線局と同じ周波数帯を使用します。
  • 産業・科学・医療用機器
  • 工場の製造ラインなどで使用されている移動体識別用の無線局（構内無線局（免許が必要な無線局）、特定小電力無線局（免許が必要でない無線局））
  • アマチュア無線局（免許が必要な無線局）
• 本製品を使用する前に、近くで移動体識別用の構内無線局、特定小電力無線局、およびアマチュア無線局が運用されていないことを確認してください。
• 万一、本製品から移動体識別用の構内無線局に対して有害な電波干渉が発生した場合には、速やかに本製品の使用場所を変更するか、使用を中止してください。
• その他、本製品から移動体識別用の特定小電力無線局またはアマチュア無線局に対して有害な電波干渉が発生した場合など、何かお困りのことが起きたときは、プラススタイルお客様窓口までお問い合わせください。

内容物をご確認ください

不足がある場合は、お手数ですがプラススタイルお客様窓口までご連絡ください。

本製品の特長

• 水拭き可能な一台二役。
• スマホで素早く簡単操作できます。
• レーザーでマッピングする機能があり、部屋の地図がアプリで構築され、部屋全体の清掃状況を簡単に把握できます。
• 場面に応じて、吸引力レベルは3パターンから選択できます。
• アプリ上で消耗品の使用時間を把握し、交換時期を見逃しません。
• 音声による操作が可能で、Google アシスタントと Amazon Alexaに対応。
• 「ガールズ＆パンツァー」とコラボレーション。オリジナルボイス機能を搭載

対応している床の種類

• フローリング、タイル、畳、短い毛足のカーペット
• カーペットで水拭きはできません。
• カーペットの毛足が干渉することによって、正しい方向に走行しない場合があります。その場合、掃除を停止し、本体を別の場所に移動してから再開してください。

各部名称

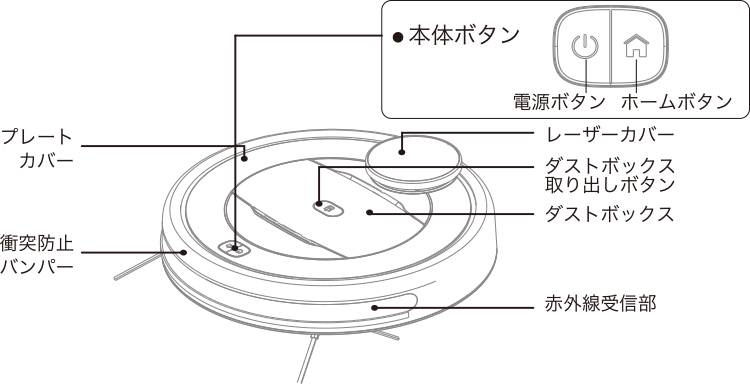

• 本体/表側

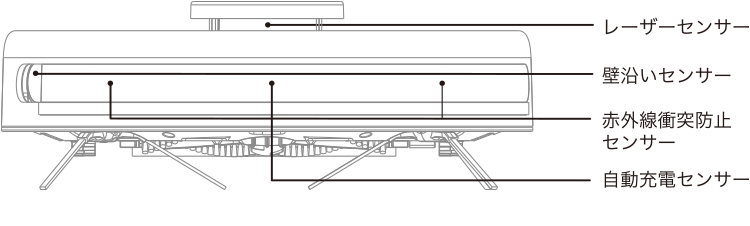

• 本体/前面
• 右側

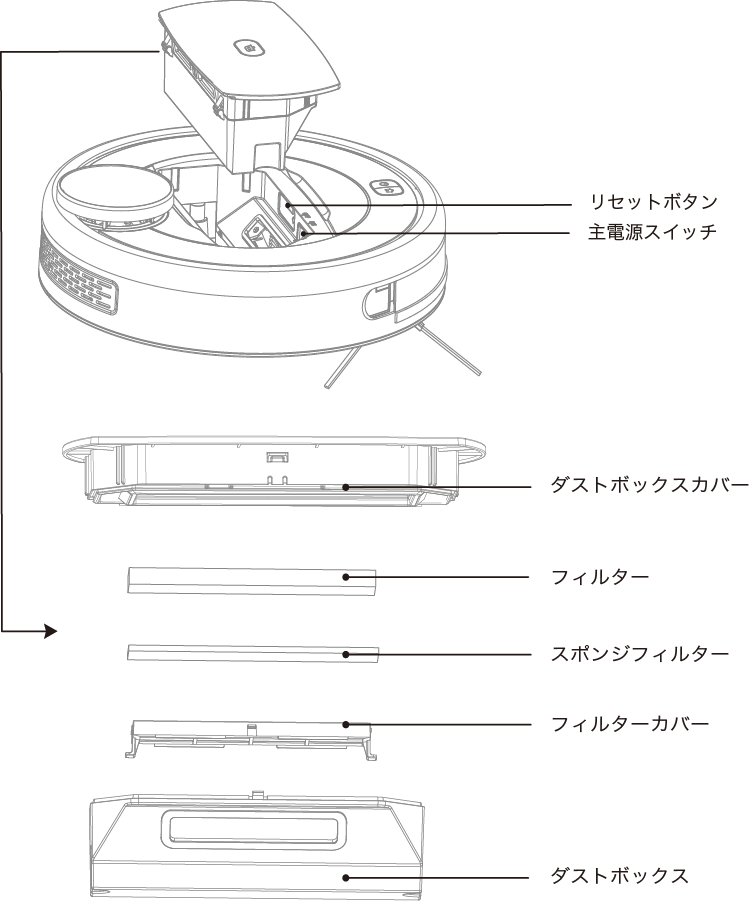

• ダストボックス分解図

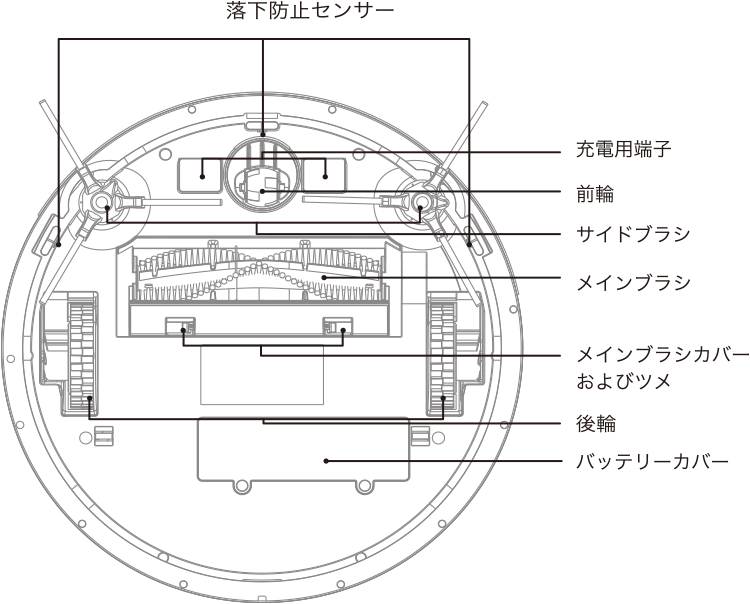

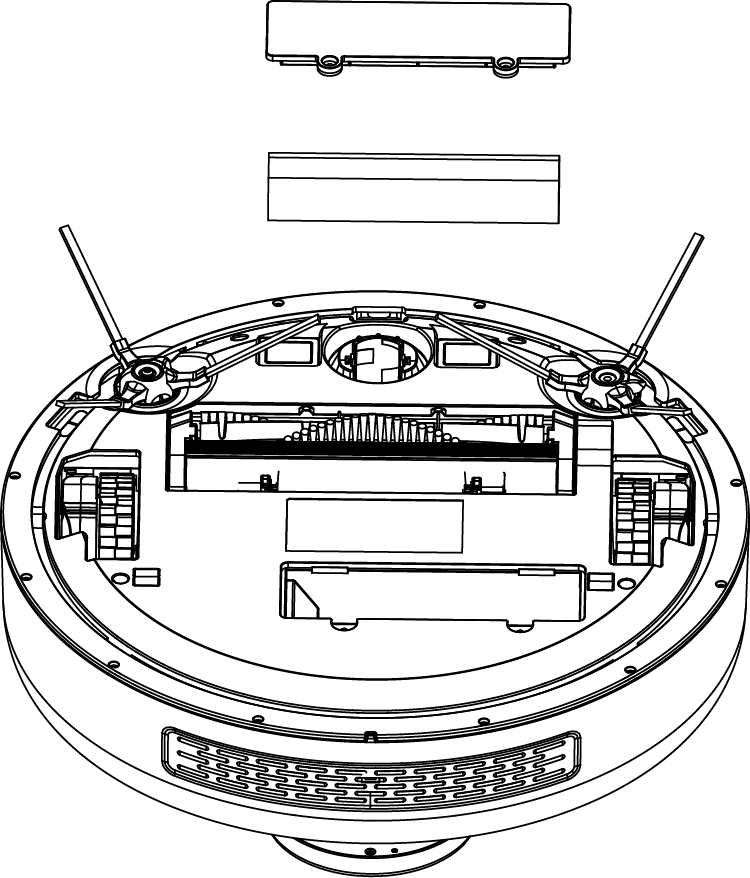

• 本体/裏側

• 充電ステーション

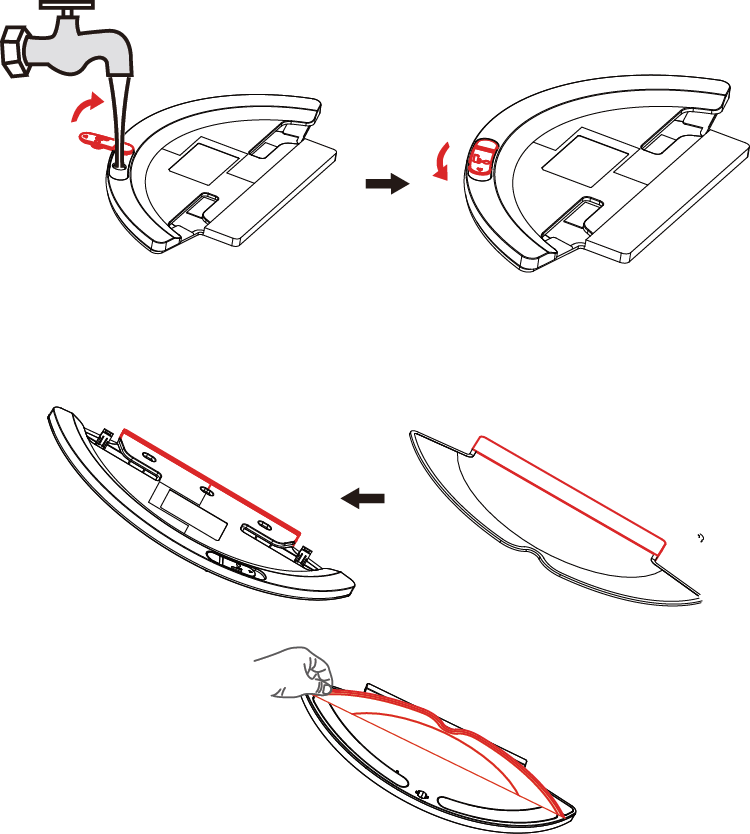

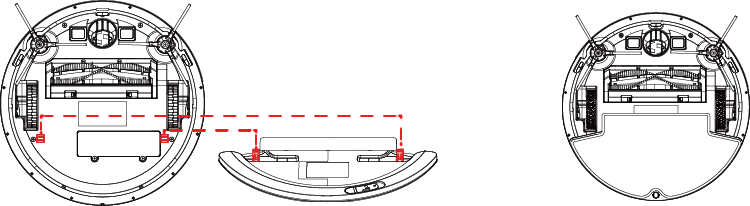

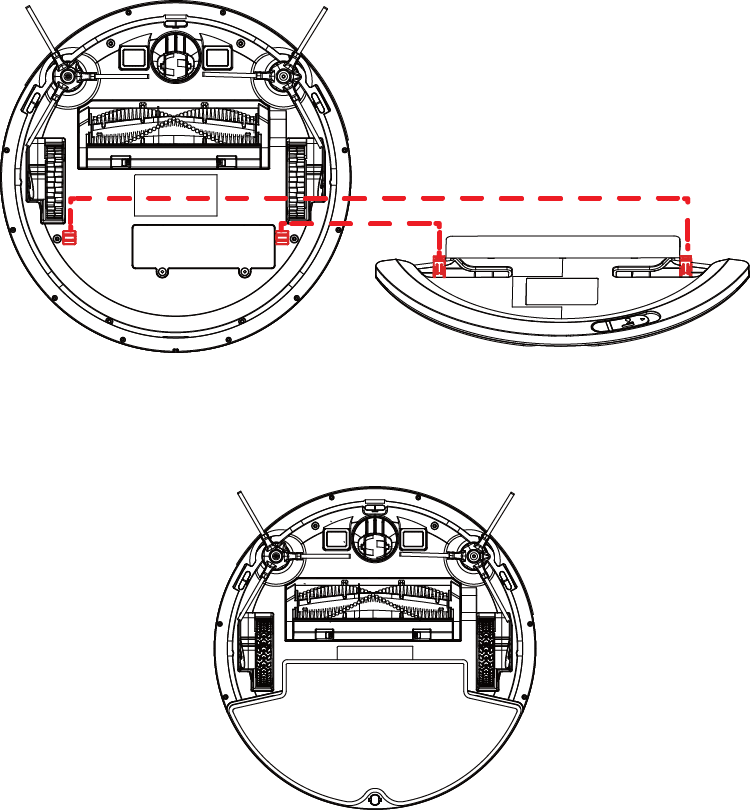

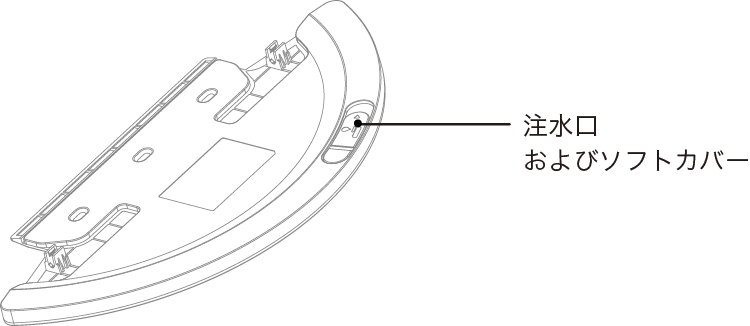

• 水拭きタンク

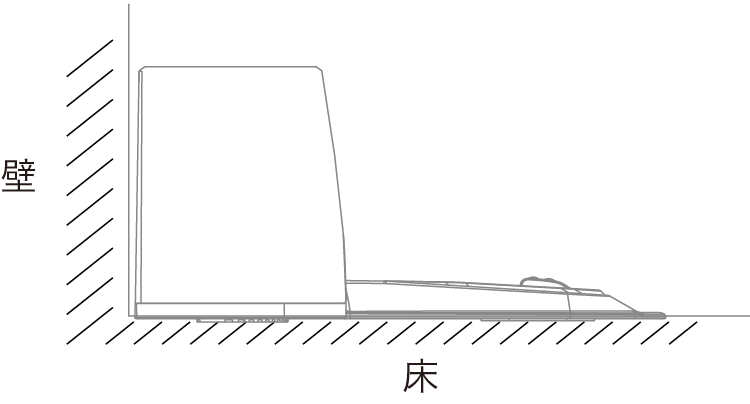

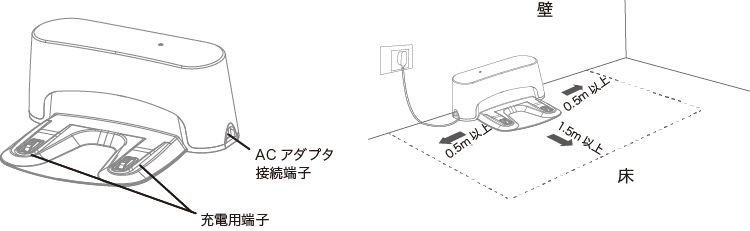

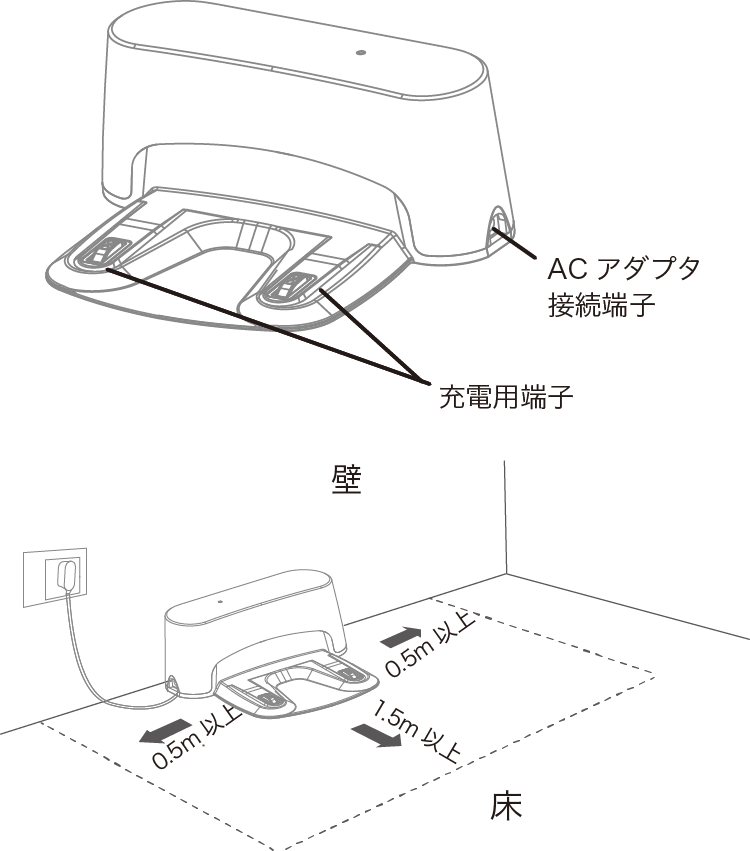

1. 充電ステーションを、直射日光が当たらず、壁と垂直になるように平らな床に設置します。前側1.5メートル、左右両側0.5メートルの範囲内に障害物がない状態にします。充電ステーションを強く押して、床面にしっかりとくっ付けます。



2. スムーズな掃除と自動充電のために、むやみに、または頻繁に充電ステーションを動かさないでください。充電ステーションの位置が変わると、本体のスポット指定機能が正常に動作せず、マップが削除されてしまいます。それにより次回起動時に、本体は再度マップの構築と保存を行います。



   注意：
   マップを再構築すると、掃除エリアや掃除禁止エリアの設定が失われる可能性があります。黒い物やガラスの障害物がある場所では使用しないでください（レーザーでは効果的に検出できない場合があります）。

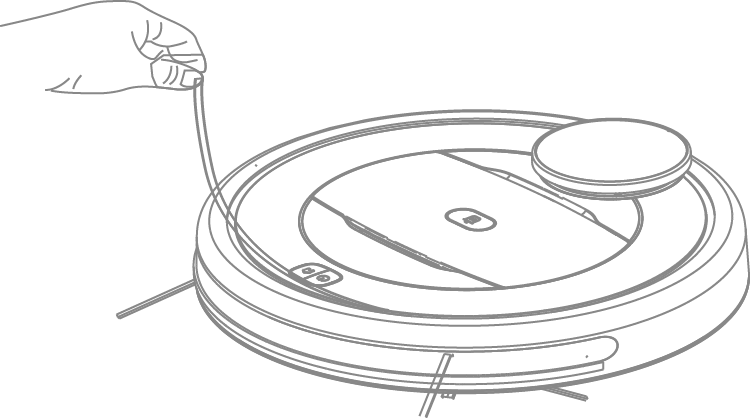

3. ご使用になる前に、バンパーの緩衝材を取り外し、機器が正常に動作するようにします。

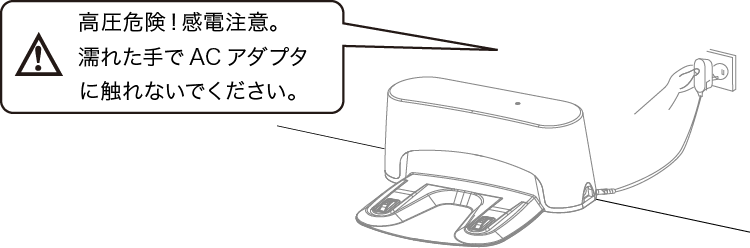

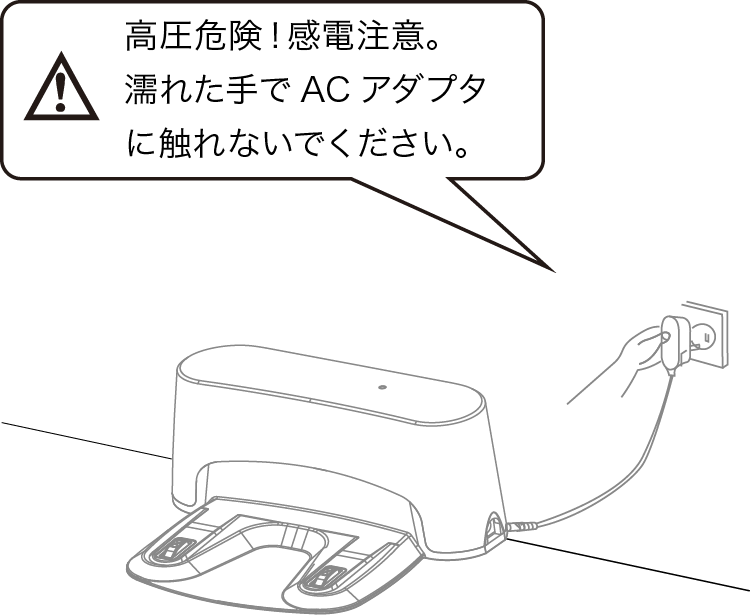

4. ACアダプタを充電ステーションとコンセントに接続すると、充電ステーションの電源ランプが点灯します。掃除機の動作中は絡まらないように、ACアダプタのケーブルはまとめておきます。

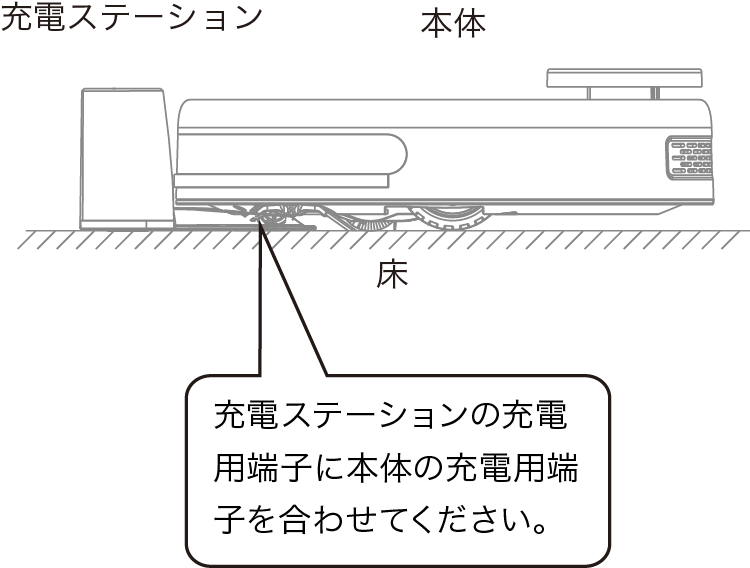

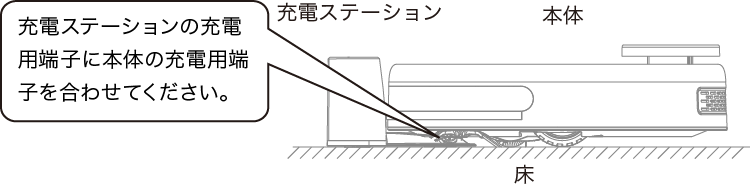

5. 充電用端子に合わせて本体を充電ステーションの上に置くと、本体の充電が開始します。本体の電源ボタンが青で点滅し、充電ステーションの電源ランプが消灯します。



6. 衝突を避けるため、ラバーテープをレーザーセンサーの前側に貼り付けてください。



1. 専用アプリ「+Style」をインストールする。

   スマホのWi-Fi設定をオンにし、App StoreまたはGoogle Playより「+Style」アプリをインストールします。



   •
   •

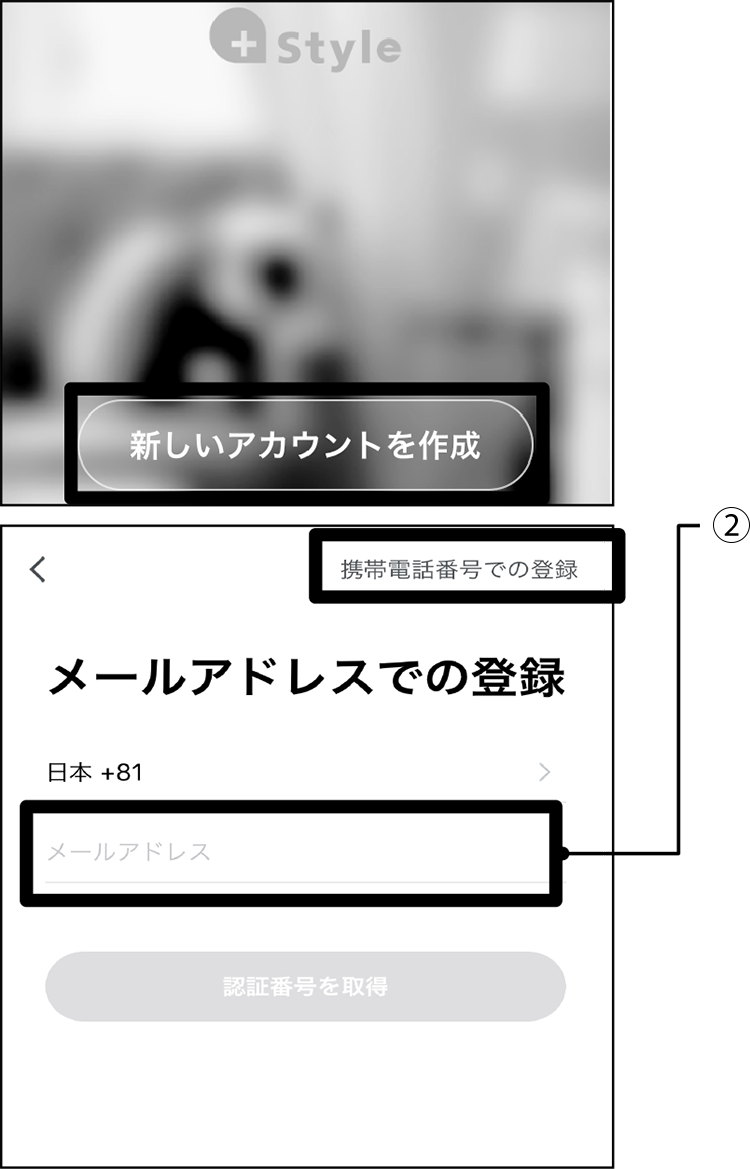

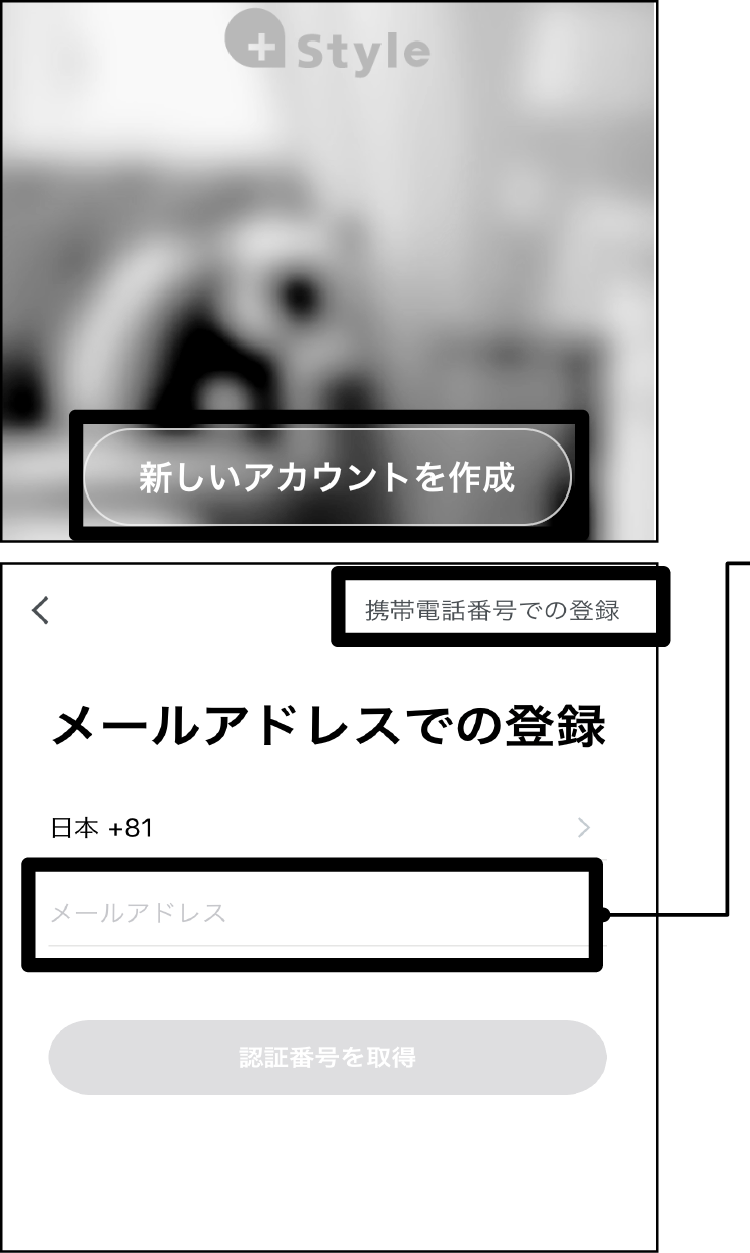

2. 「+Style」アプリを開き、新しいアカウントを登録する。



   1. 「新しいアカウントを作成」をタップします。
      通知の送信は「許可」をタップします。
   2. 有効なメールアドレスを入力し、認証コードを取得します。
      ※電話番号で登録する場合、右上の「携帯電話番号での登録」をタップします。
   3. パスワードを設定し、「完了」をタップします。

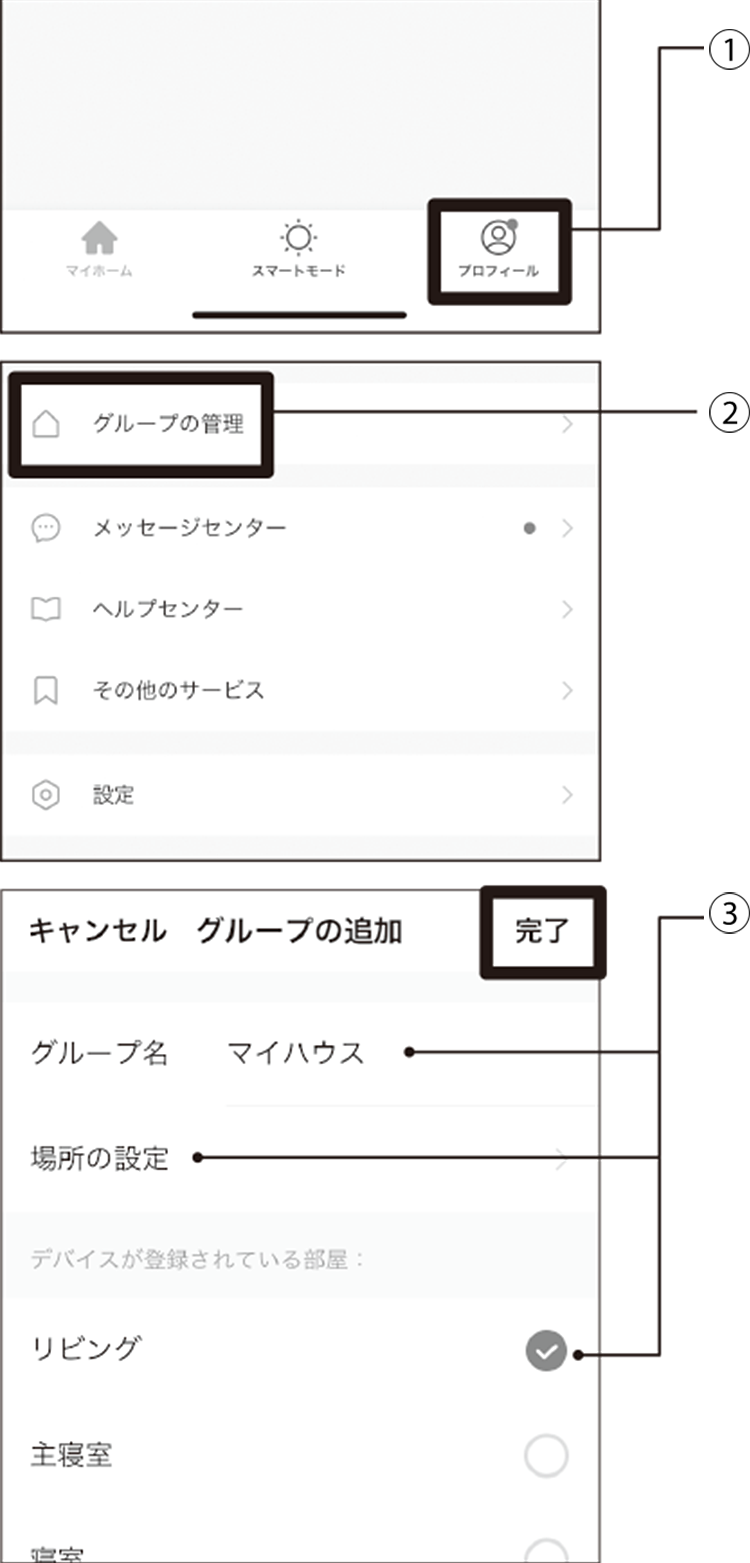

3. グループを作成し、完了する。

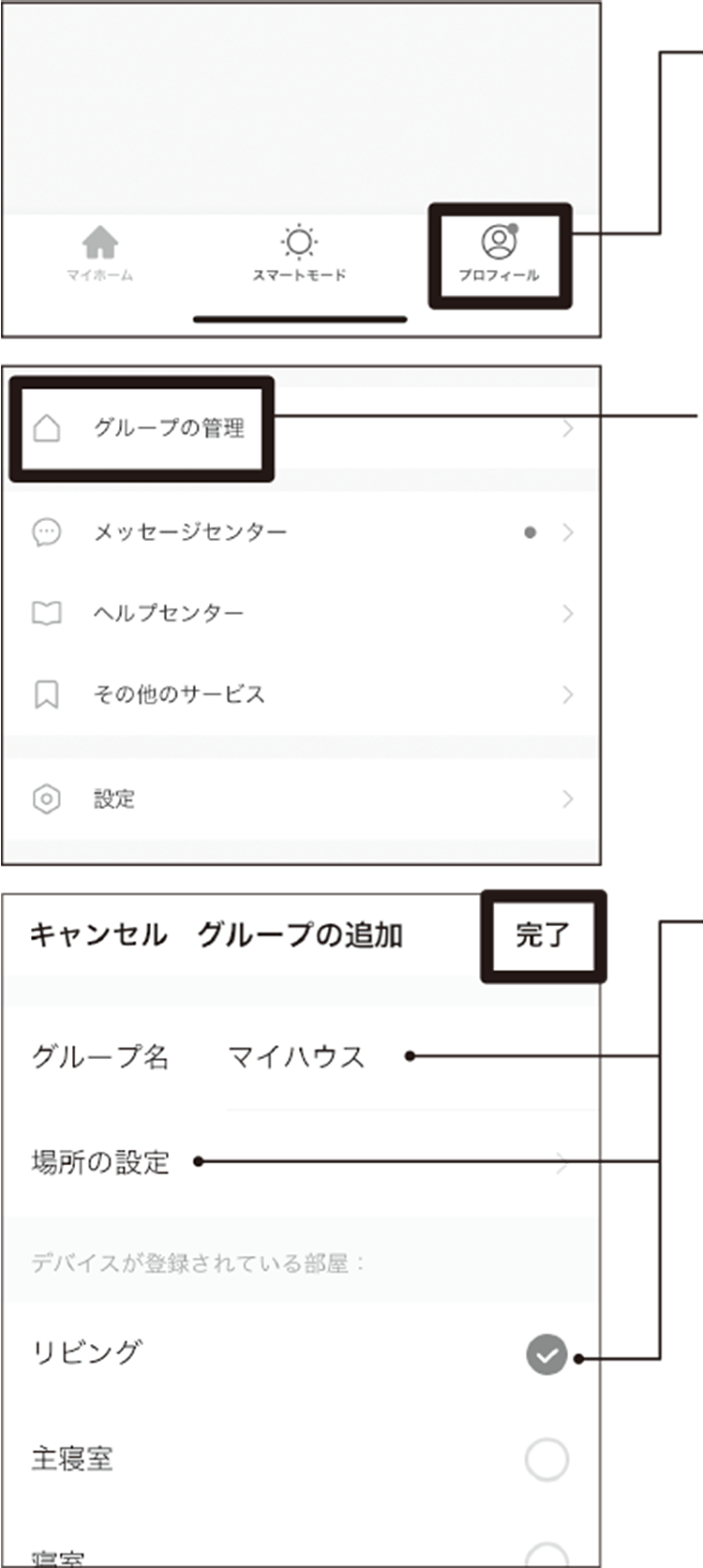

   1. 「プロフィール」をタップします。
   2. 「グループの管理」をタップします。
   3. グループ名や場所の設定、部屋の選択をおこない、「完了」をタップします。
      ※位置情報の利用は「許可」をタップします。

1. スマホがWi-Fiに接続しているか確認する。



2. 「+Style」アプリにデバイスを追加する。

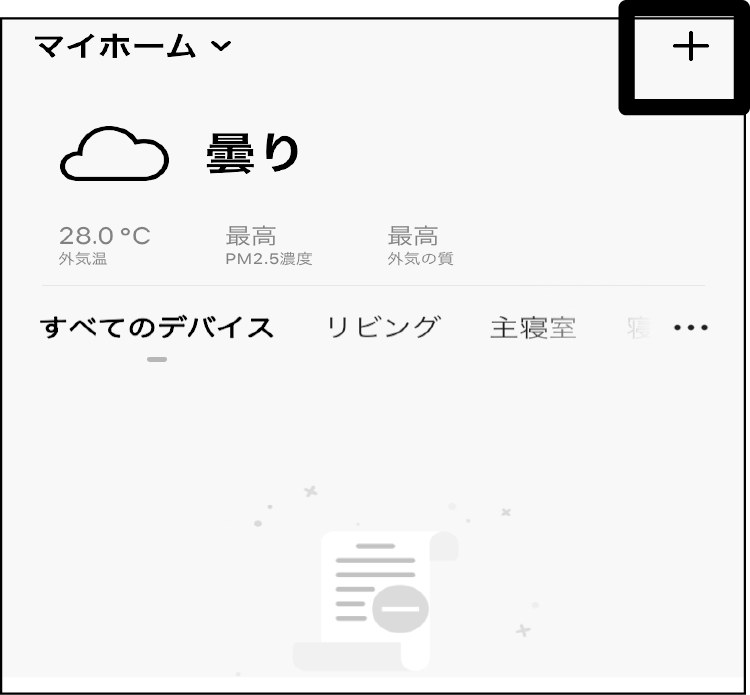

   1. 画面右上の「＋」をタップします。

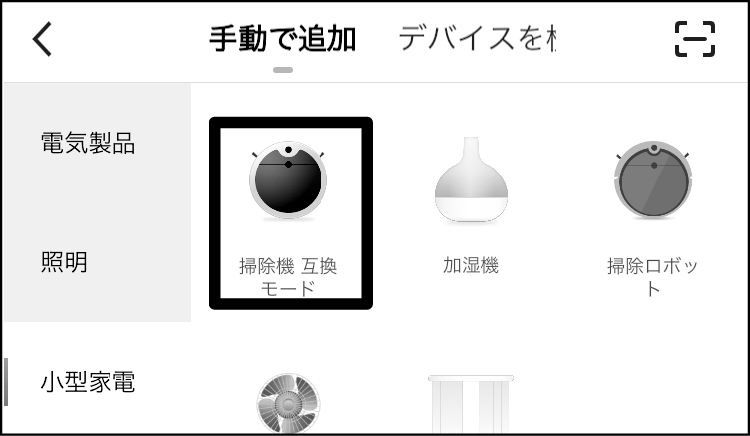

   2. 小型家電リストから「掃除機互換モード」を選んでください。

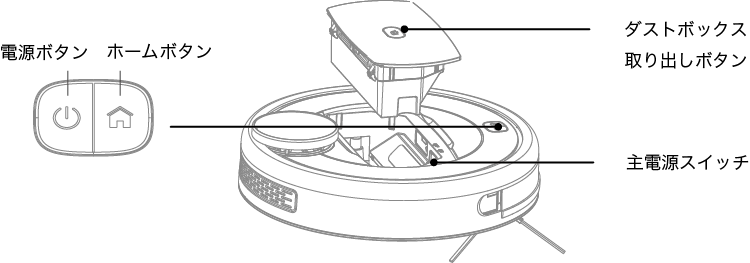

   1. 本体のダストボックス取り出しボタンを押すと、ダストボックスがポップアップされ、ダストボックスを取り外すと、主電源スイッチがあります。 主電源スイッチをON にすると、電源ボタンが青で点滅し、起動が完了すると、青の点灯に変わります。

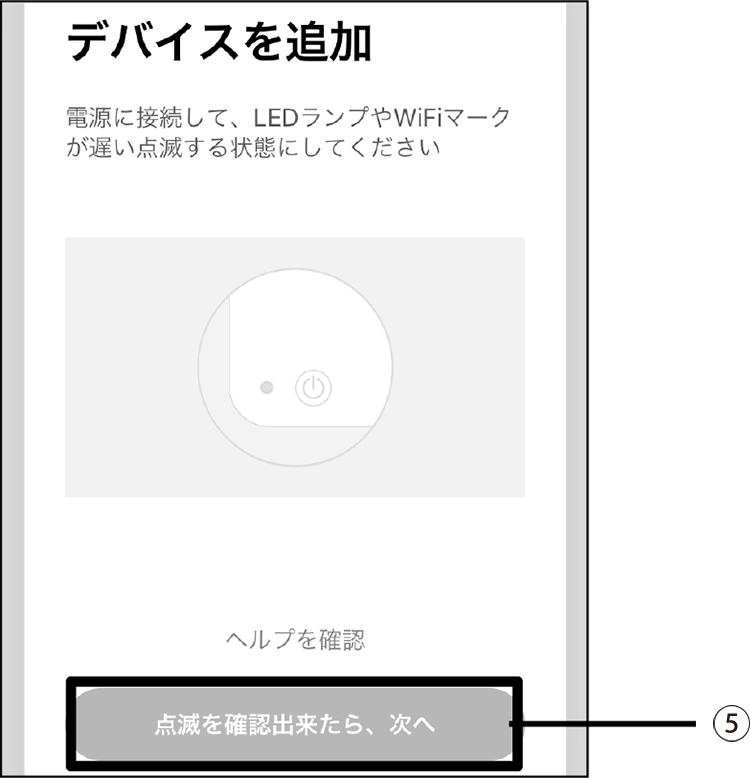

   1. 電源ボタンとホームボタンを同時に５秒間長押しします。電源ボタンが青、ホームボタンが赤で点滅していることを確認します。

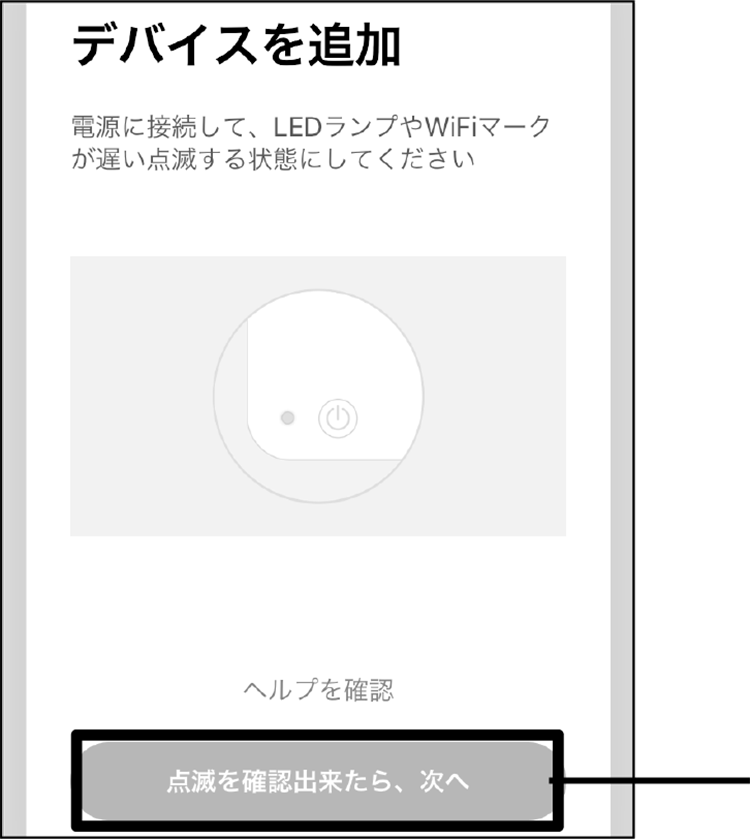

   2. 「点滅を確認できたら、次へ」をタップします。

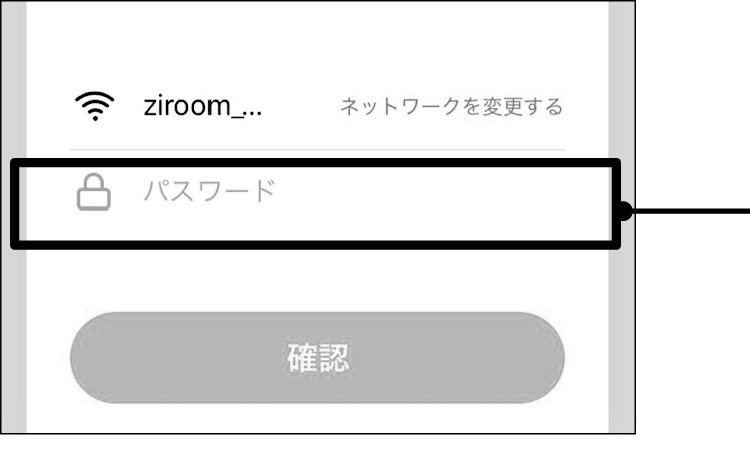

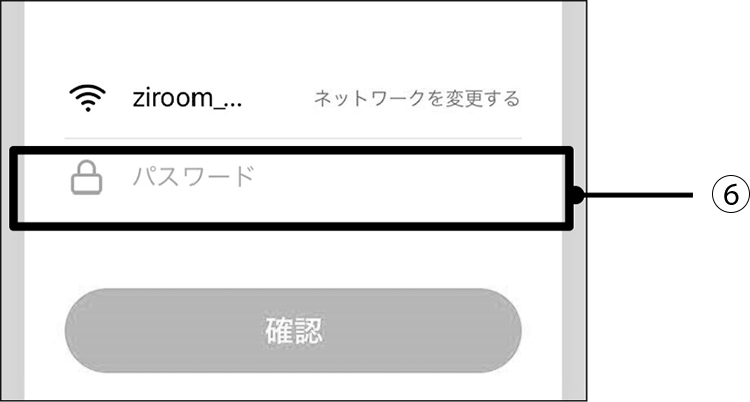

   1. 接続するWi-FiルーターのSSIDをタップし、パスワードを入力し、「確認」をタップします。

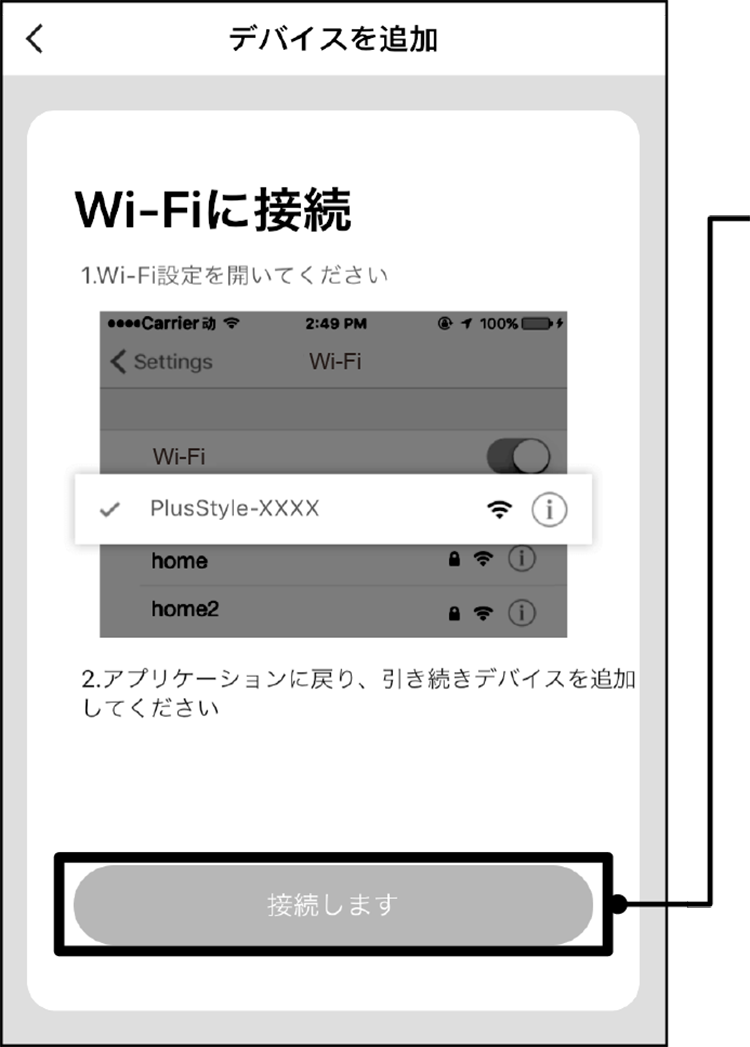

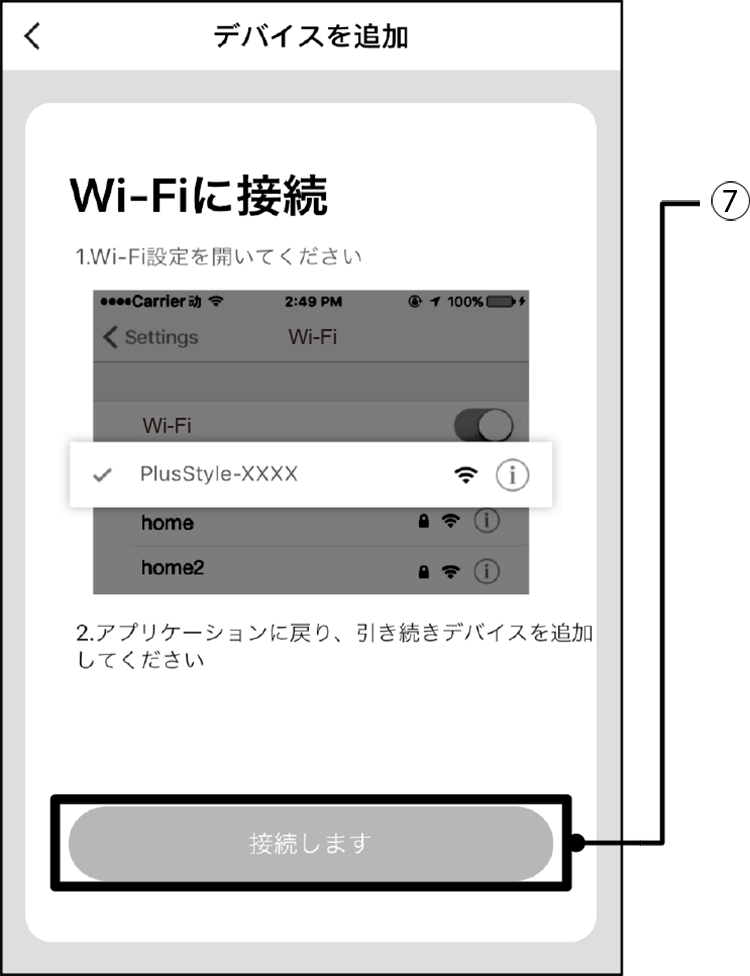

   1. 「接続します」をタップすると、スマートフォンの設定画面が表示されるので、Wi-Fi設定で「PlusStyle-XXXX」を選択します。



   2. スマートフォンの設定画面を閉じて、「+Style」アプリを開きます。接続中の画面が表示されます。接続進捗が 100% となるまでお待ちください。

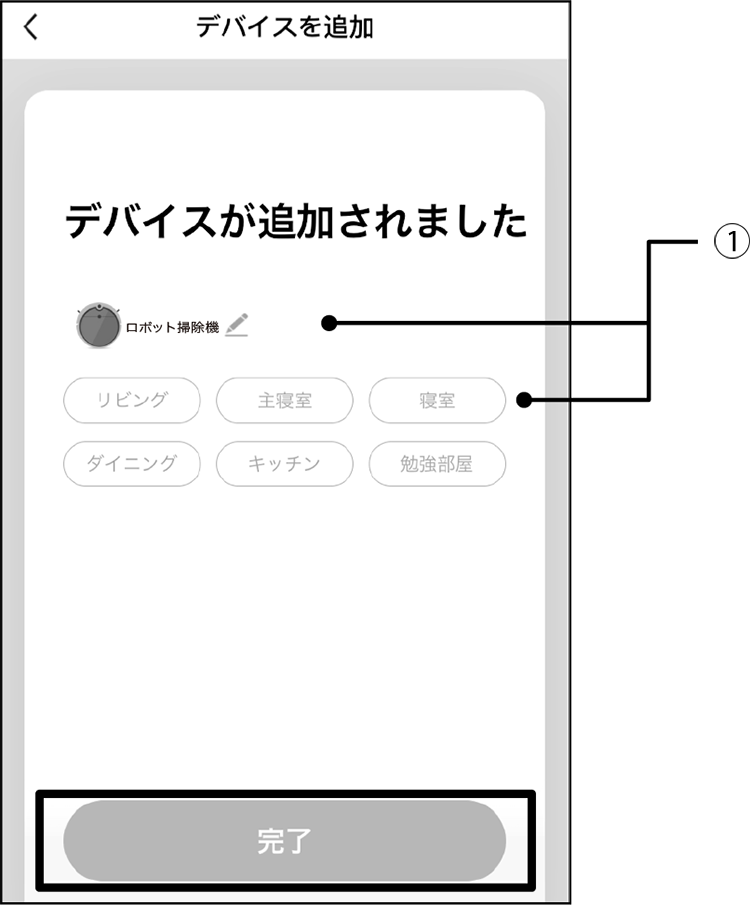

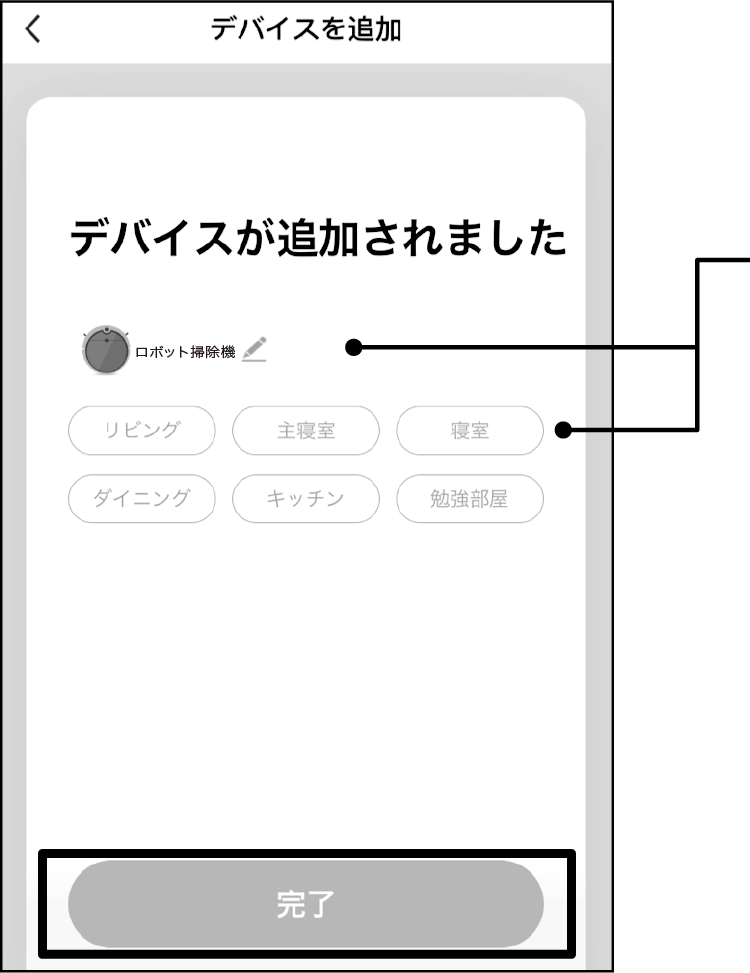

3. デバイスの追加を完了する。



   1. デバイスの名前や部屋を設定します。
   2. 「完了」をタップします。

   本製品を使用できます。

6. デバイス操作画面

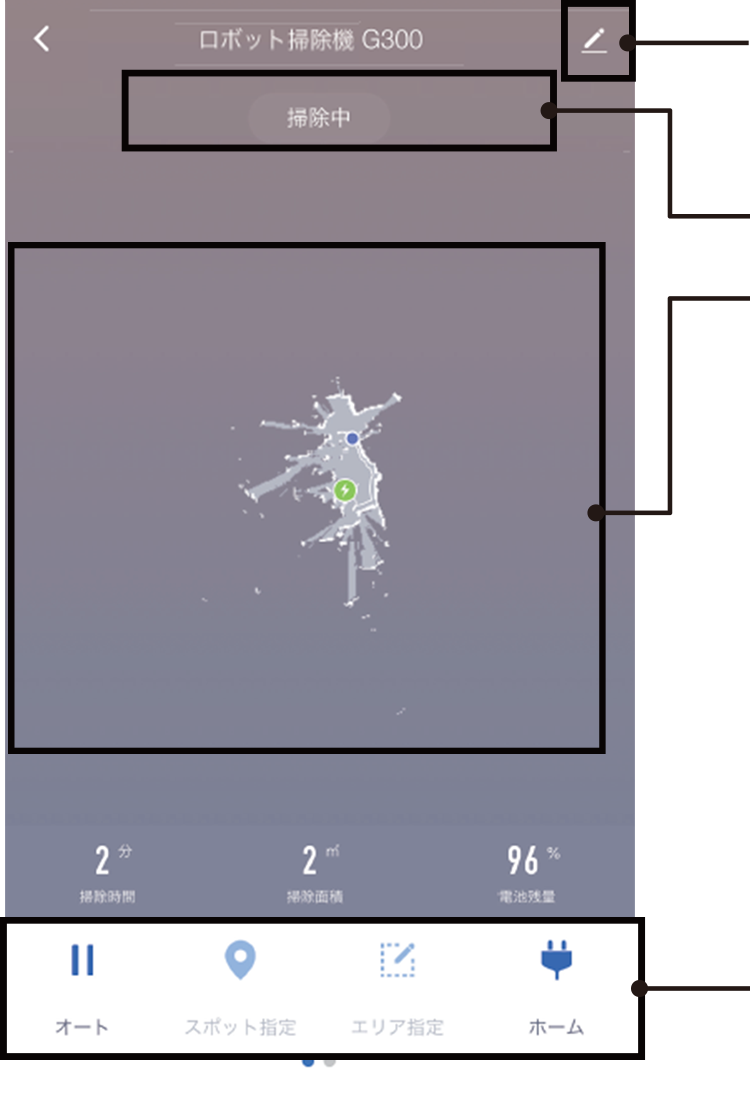

1. 基本画面

1. デバイスやアプリについて設定できます
   （→7. 詳細画面）。
2. ロボット掃除機の状態が表示されます。
3. 掃除マップ：
   清掃時、ロボット掃除機のセンサーを使って、掃除マップを描きます。白色エリアが障害物、グレー色エリアが掃除できるエリア、白線が掃除済み、青色の点がロボット掃除機の現在位置です。掃除終了後、マップは保存されます。

   ※ロボット掃除機が持ち上げられたり、再起動されると、掃除マップは再構築されます。

4. 以下の操作ができます。
   • オートモード →2.
   • スポット指定 →3.
   • エリア指定 →4.
   • 充電ステーションに戻す（ホーム）
   • 掃除禁止エリア設定 →5.
   • 吸引レベル
   • 手動モード →6.
   • 設定 →8.

2. オートモード画面

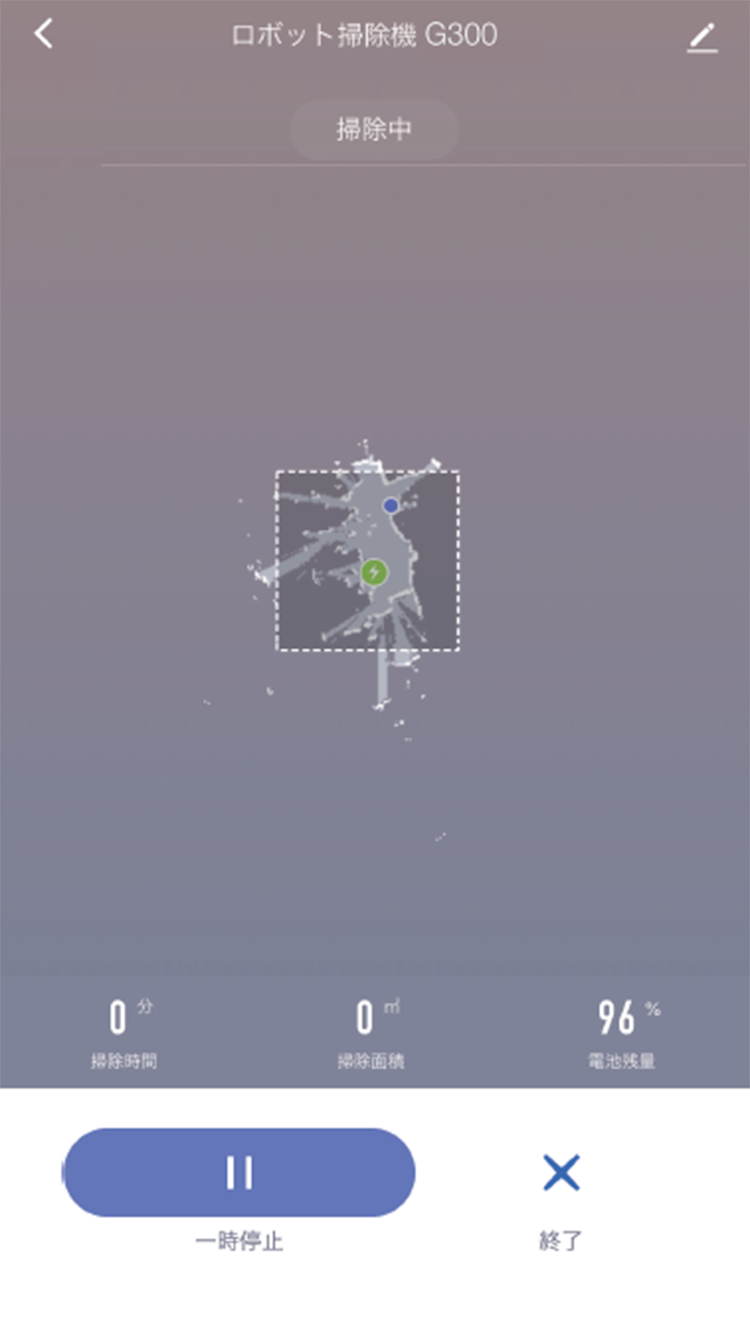

画面下部の「オート」をタップすると、部屋全体を自動で掃除します。各種センサーで部屋の形状や障害物を認識し、ジグザグに掃除します。アプリ画面で掃除時間、面積、掃除済みエリアを確認できます。掃除が終了すると、自動で充電ステーションに戻ります。

1. あらかじめ充電ステーションにACアダプタを接続し正しく設置して、周辺に障害物がない状態にしてください。充電ステーションを検出できない、または障害物によって充電ステーションに戻れない場合、15分間充電ステーションを探し続けたあと、停止します。

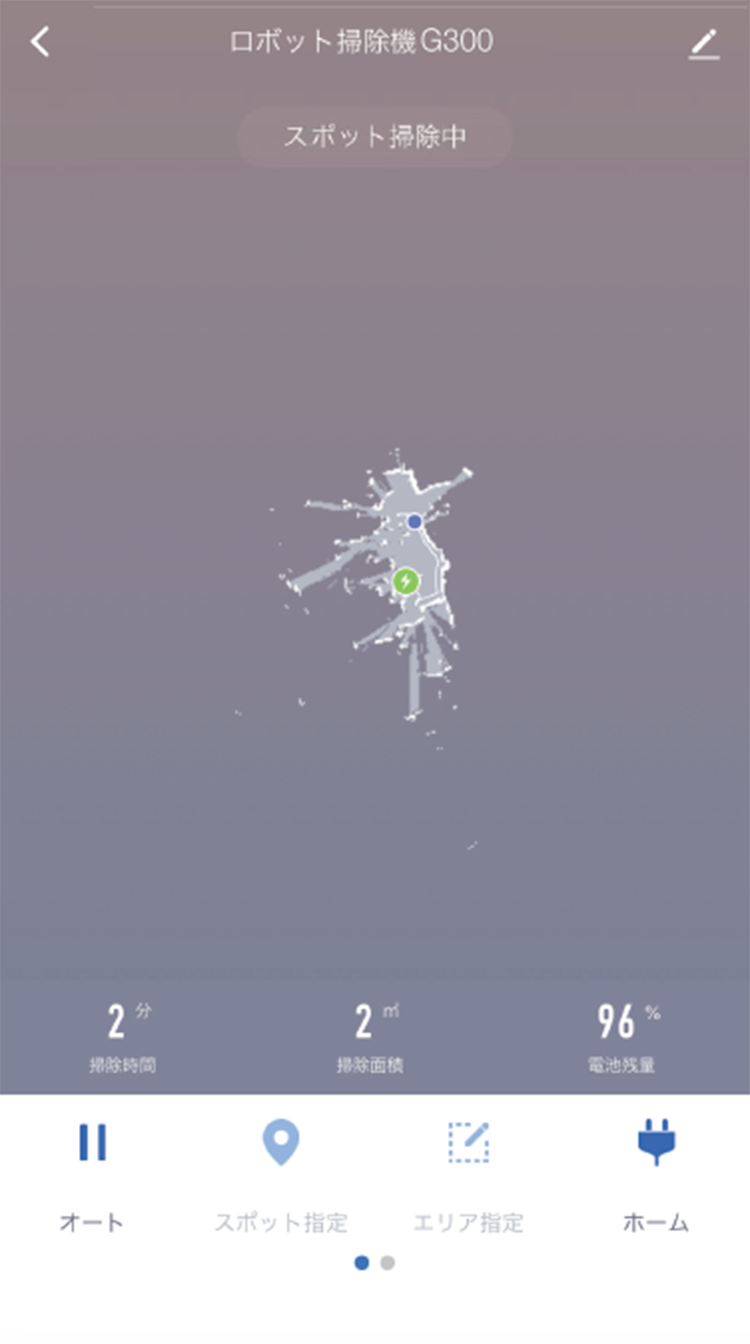

3. スポット指定画面

画面下部のメニューで「スポット指定」をタップしてから、掃除マップをタップして、掃除場所を指定します。「オン」をタップすると、指定した場所を中心に半径1.5mのエリアを2回ジグザグ走行して掃除します。終了後、充電ステーションに戻ります。

1. 充電ステーションが電源に接続していないか充電ステーションの前に障害物がある場合、本体が充電ステーションに戻らず、出発点に戻ります。

4. エリア指定画面

画面下部のメニューで「エリア指定」をタップしてから、掃除マップをピンチアウト*して掃除するエリアを指定します。「オン」をタップすると、指定したエリアを一周回ってから、ジグザグに掃除します。終了後、充電ステーションに戻ります。

1. 充電ステーションが電源に接続していないか充電ステーションの前に障害物がある場合、本体が充電ステーションに戻らず、出発点に戻ります。
2. 親指と人差し指を画面にタッチし、指を広げる操作です。

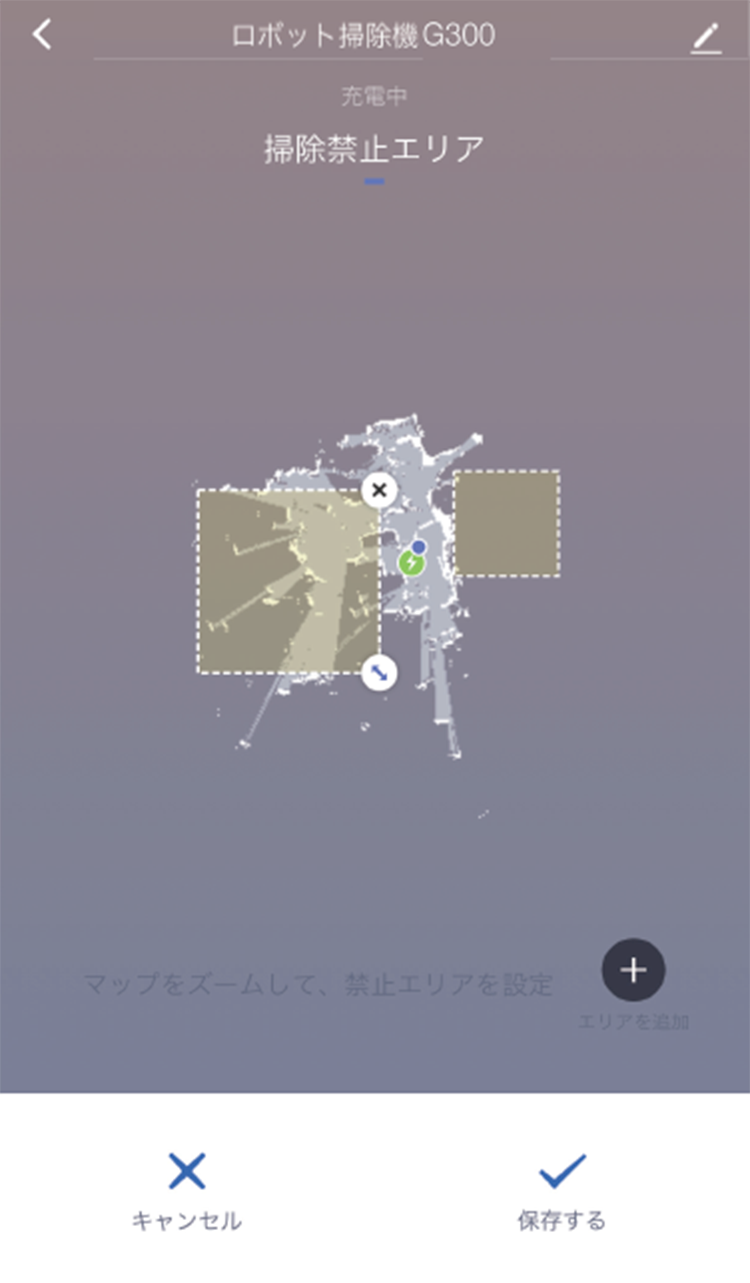

5. 掃除禁止エリア設定画面

画面下部のメニューで「掃除禁止エリア」をタップしてから、掃除マップをピンチアウト*して掃除しないエリアを指定します。黄色エリアが掃除禁止エリア、点線で囲われたグレーエリアがエリアモードで掃除したエリアです。

1. 親指と人差し指を画面にタッチし、指を広げる操作です。

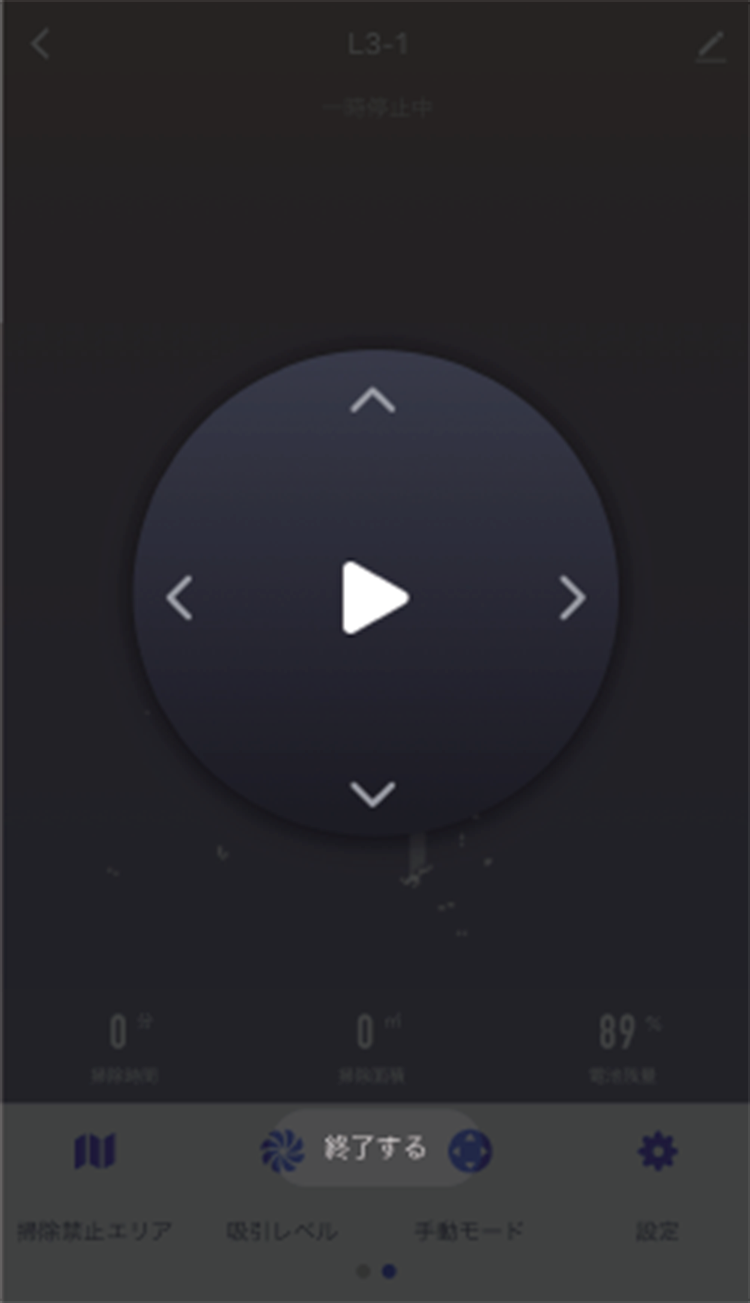

6. 手動モード画面

「手動」をタップし矢印ボタンを長押しすると、長押ししている間ロボット掃除機が矢印の方向に進み、離すと停止します。

1. 長押しすると、矢印の方向に進みます。
2. 長押しすると、矢印の方向に向きを変えます。
3. タップすると、オートモードに切り替わり自動で掃除します。オートモード中に押すと、一時停止/再開が切り替わります。

7. 詳細画面

「+Style」アプリの []をタップして、詳細画面を表示します。

1. デバイス（本製品）の名前を変更できます。
2. デバイスの設置場所情報を変更できます。
3. スマートフォンの電話番号やメールアドレスを設定すると、デバイスを共有できます。
   注：共有相手も「+Style」アプリのアカウント登録が必要です。
4. ロボット掃除機を複数台をお持ちの場合、グループを作成できます。
5. デバイスID、Wi-Fi電波の強さ、IPアドレス、Macアドレス、タイムゾーンを確認できます。
6. 現在この機能は使われておりません。
7. デバイスをアプリのトップ画面に追加できます。
8. アップデート可能なファームウェアがあるかどうかを確認できます。
9. デバイス一覧からデバイスを削除します。
10. アプリからデバイスが削除され、すべてのデバイス情報が削除され、初期設定に戻ります。

8. 設定画面

1. ロボット掃除機から音声アナウンスが流れ、ロボット掃除機の場所を把握することができます。
2. 音声アナウンスのオン/オフを切り替えられます。
3. 保存されたマップをクリアし、再構築を行います。
4. 掃除履歴を表示します。
5. オートモードでの掃除時刻を指定できます。
6. 消耗品の使用時間を表示します。

9. トップ画面

1. 複数のグループが設定されている場合、ホームを切り替えられます。
2. タップすると天気の詳細画面が表示され、項目をドラッグすると順序を変更できます（上位三つの項目がトップ画面に表示されます）。

1. デバイスを追加できます。
2. スマートシーンをオンにしたり、切り換えたりできます。
3. ホームの各部屋にあるデバイスを表示できます。

10. スマートモード画面

【シーン設定】

「+Style」の色々な機器をまとめて操作できたら、時間短縮でより便利になると思いませんか？スマートモードのシーン設定で、個々の操作が不要になり、まとめて自動操作ができるようになります。

• 設定方法

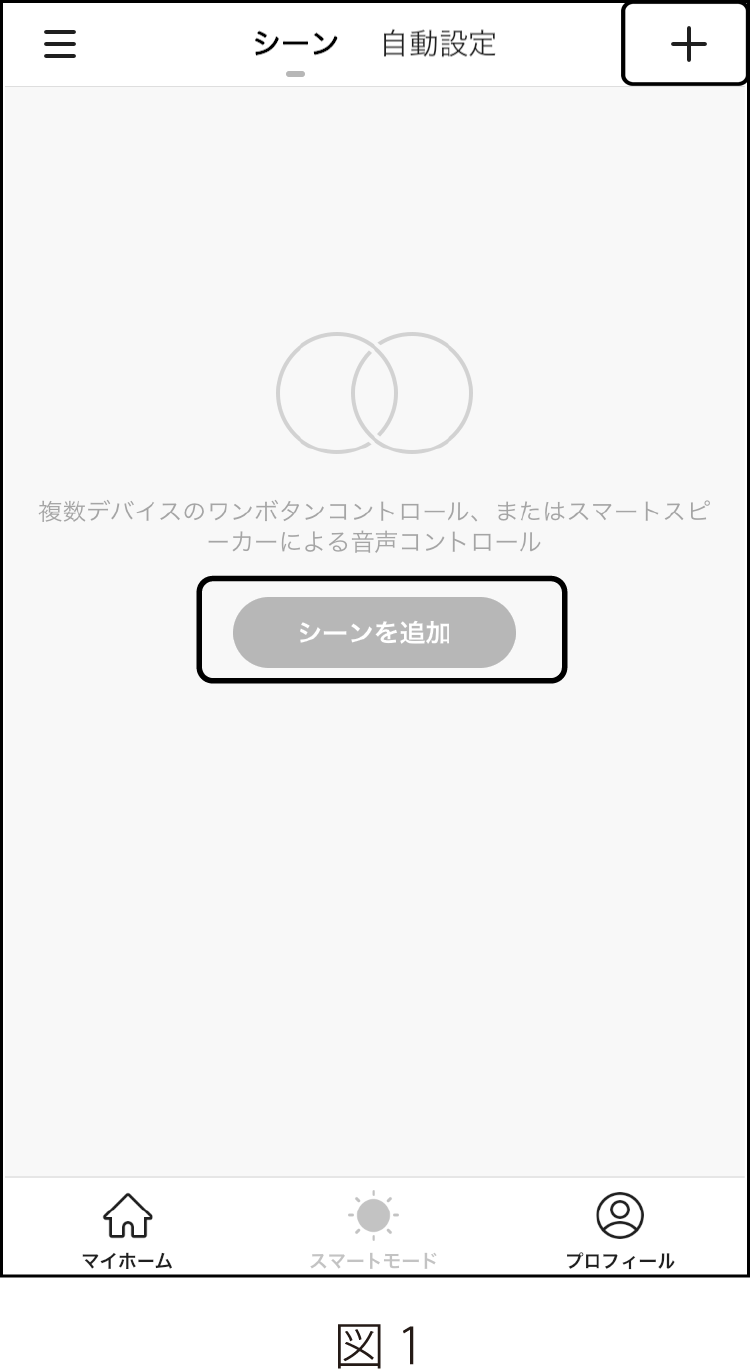

  1. トップ画面の「スマートモード」をタップすると、スマートモード画面（図1）が表示されます。

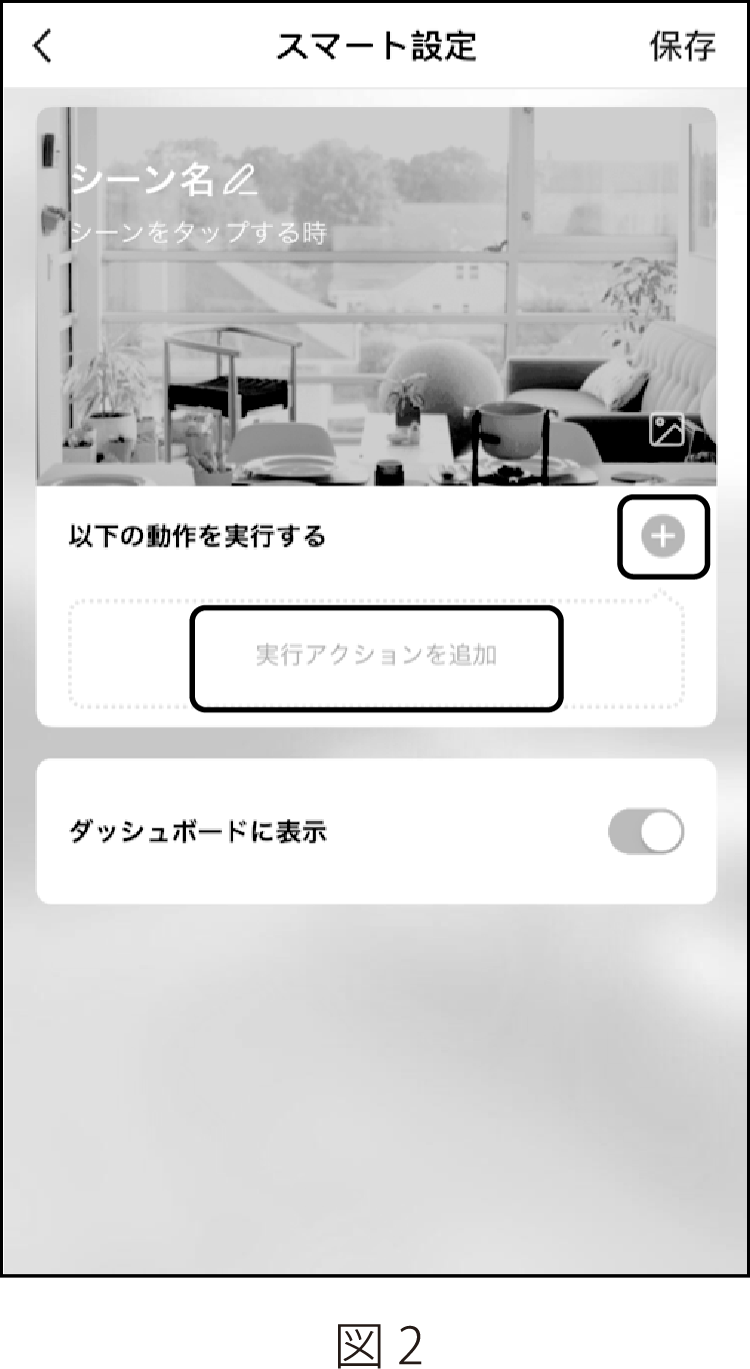

  2. 図1の「シーンを追加」または右上の「＋」をタップすると、シーンの「スマート設定」画面（図2）が表示されます。
  3. 「実行アクションを追加」または右上の「＋」をタップすると、アクション追加画面（図3）が表示されます。

使い方アレンジのご紹介

• シーン設定のアレンジ例

  外出するとき、廊下の電球とリビングのシーリングライトを消し、ロボット掃除機がオンになり掃除を始める。

• 必要な機器

  電球、シーリングライト、ロボット掃除機

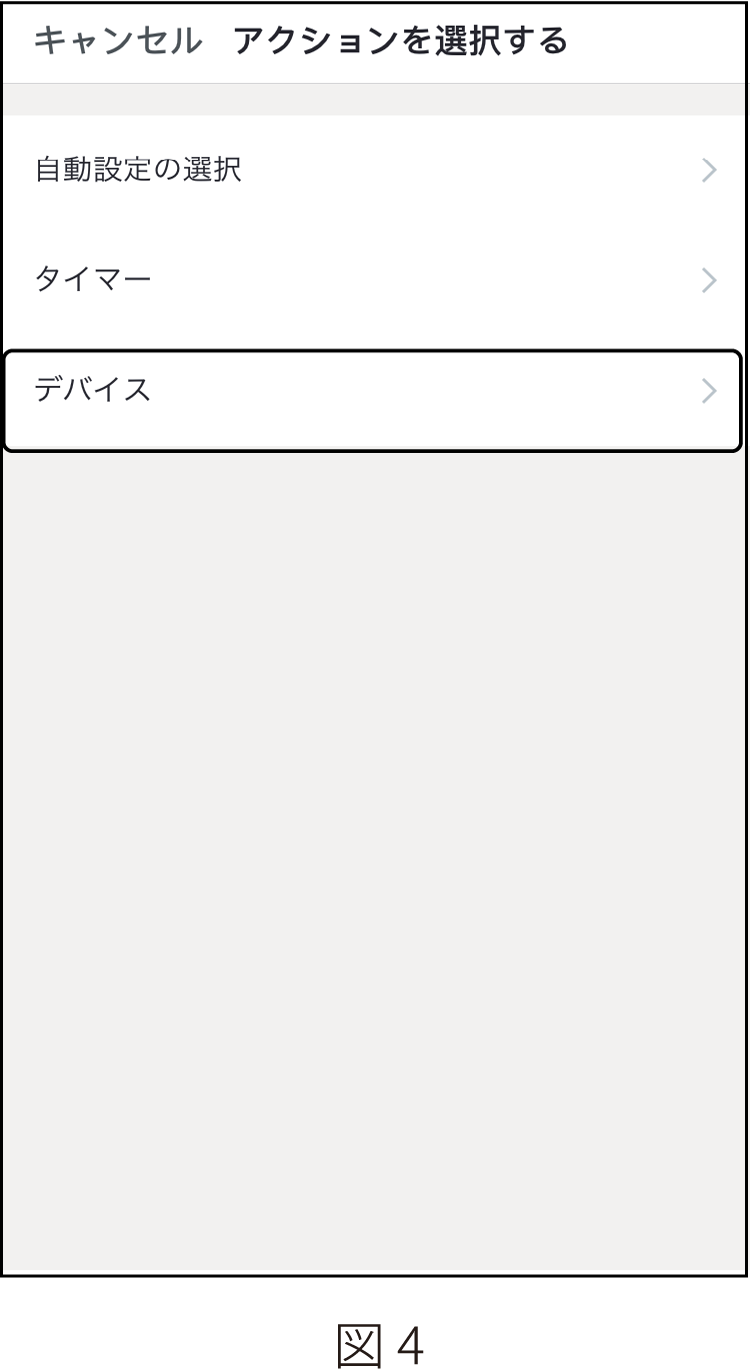

Step 1：

アクション選択画面
(図4)で「デバイス｣を選択します。

Step 2：

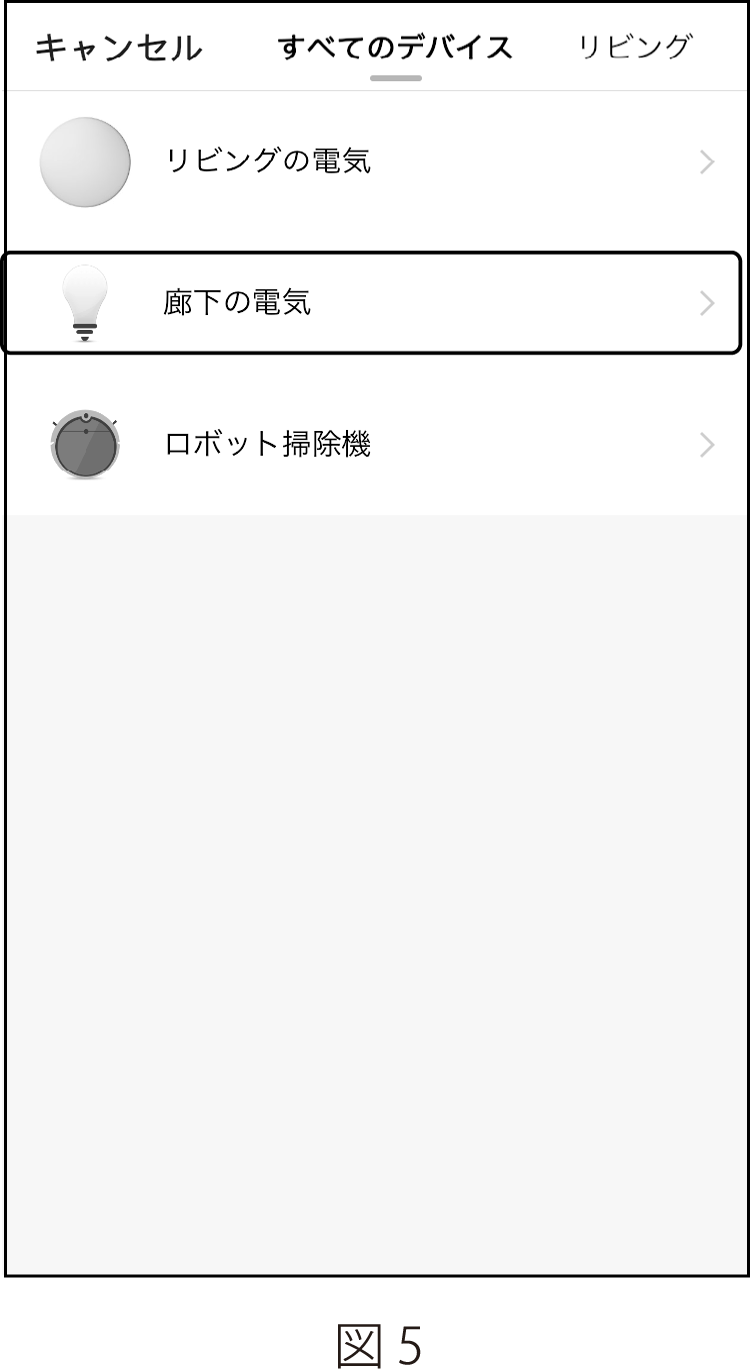

「廊下の電気」(図5）をタップし

Step 3：

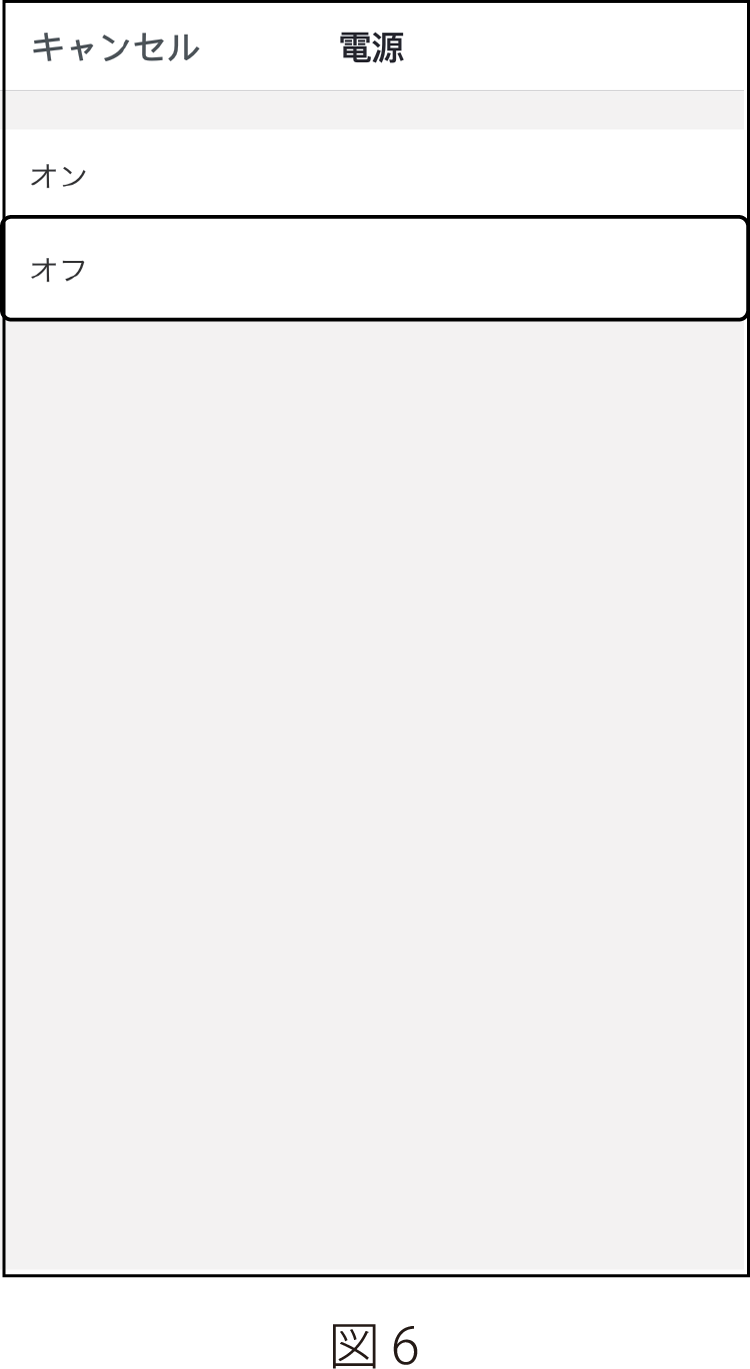

「電源」をタップし、「オフ」を選択します(図6）。

Step 4：

元の画面に戻って、「+」アイコンから同じ手順でロボット掃除機とリビングの電気を設定します。

Step 5：

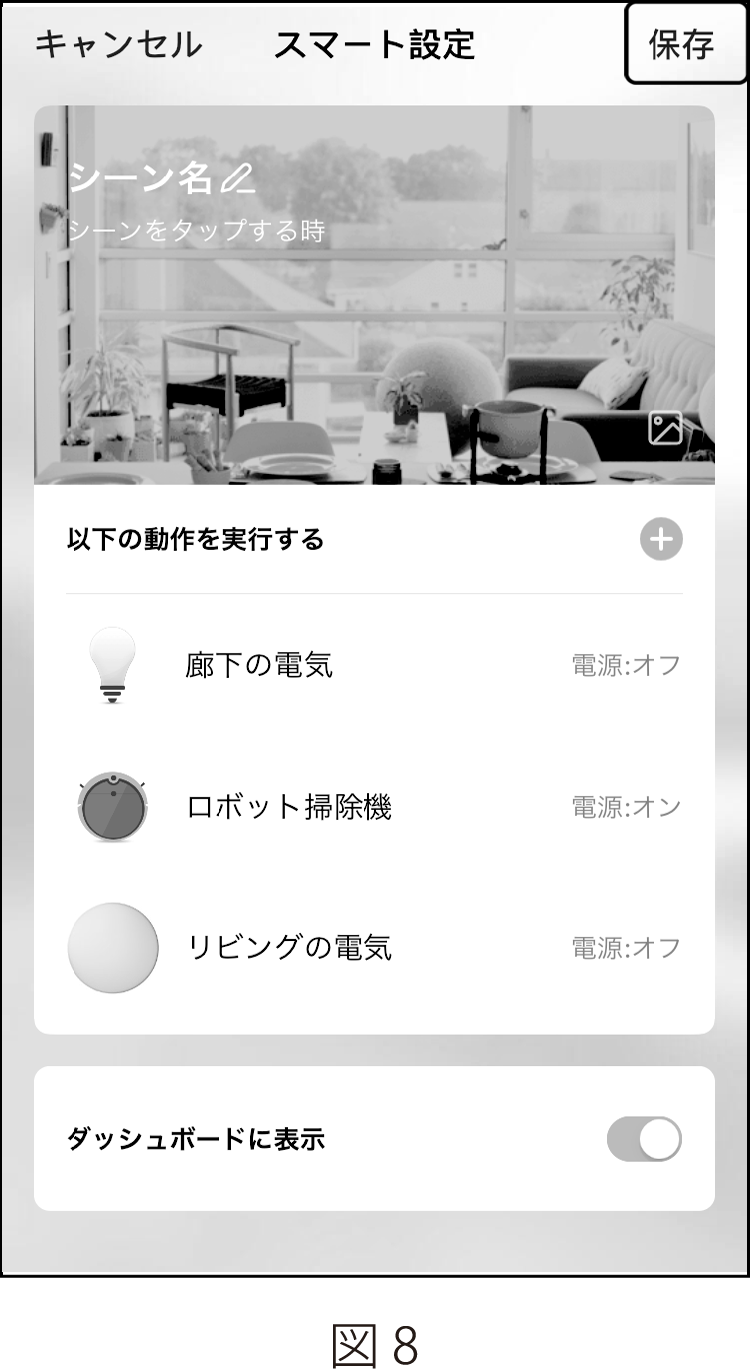

動作の設定が完了したら、図8のように表示されます。右上の「保存」をタップしたら、シーン名を「外出」と設定し保存します。

Step 6：

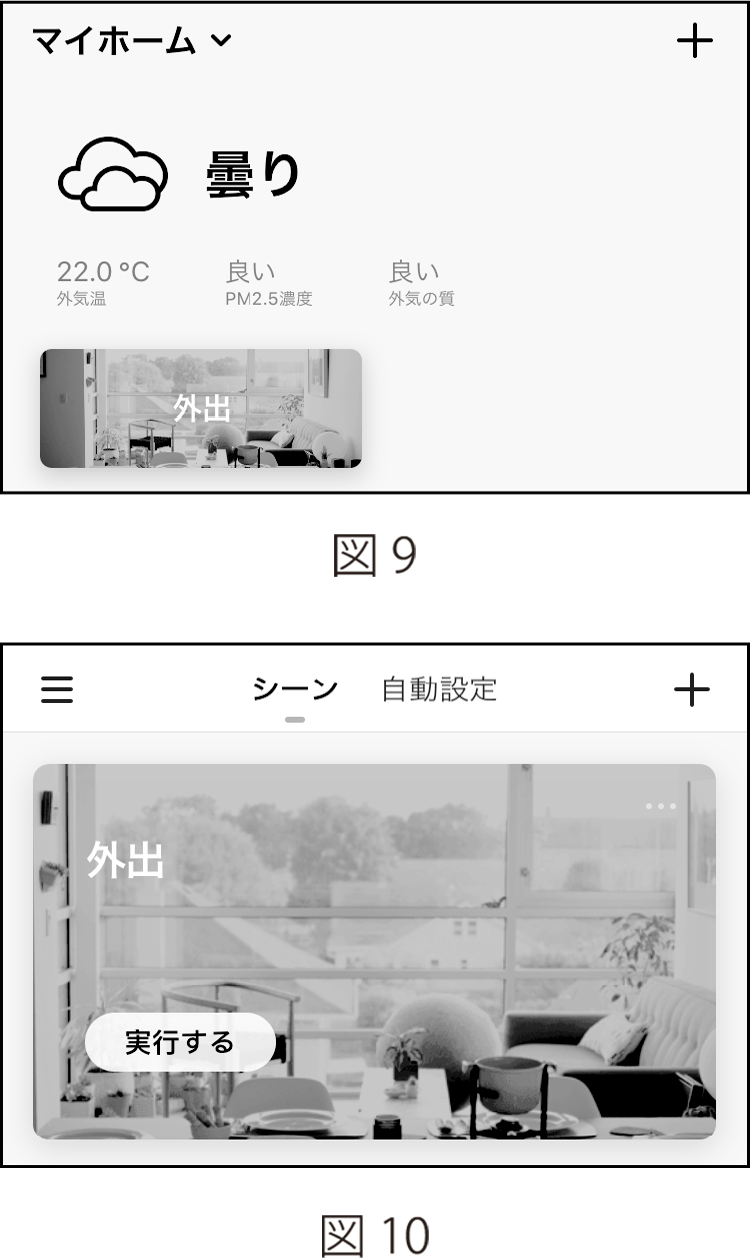

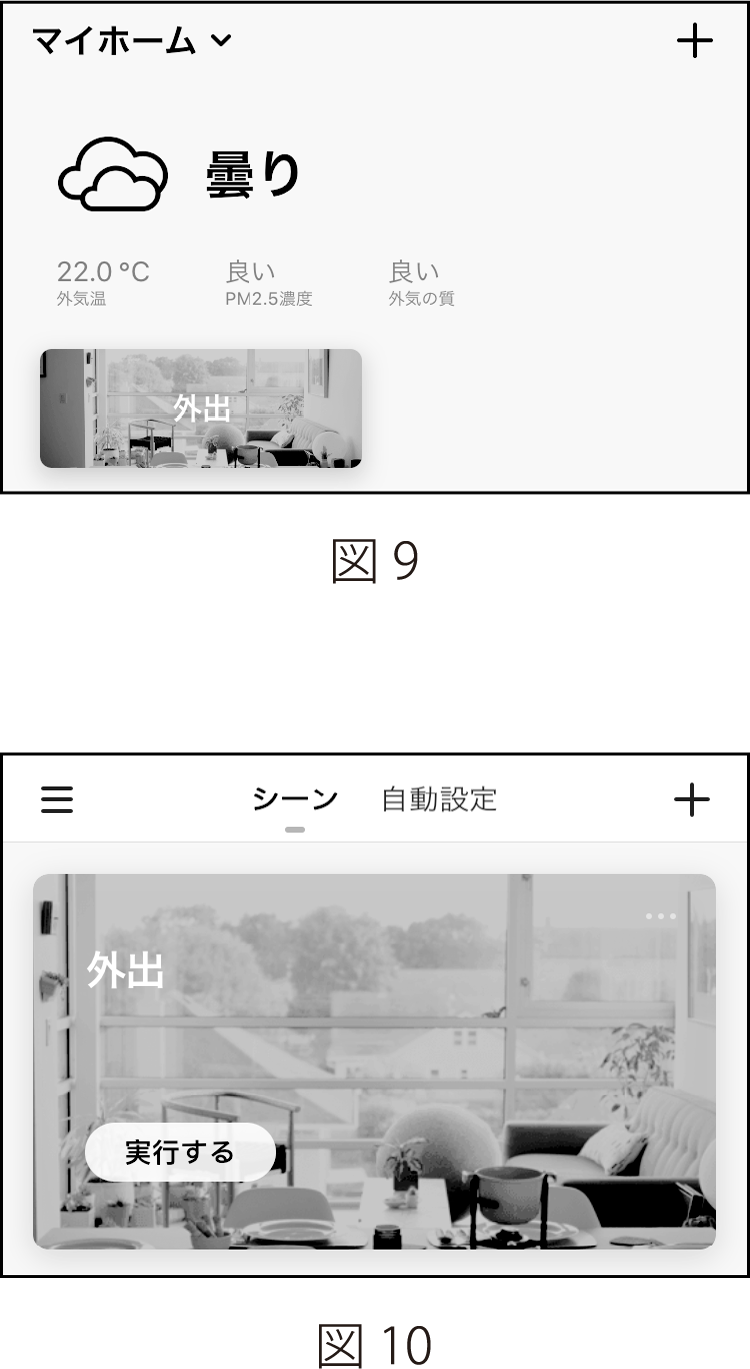

図9と図10のように、「外出」シーンはシーン設定ページとアプリトップページの２ヶ所で操作できます。

※ 登録したシーンのデータはGoogle アシスタントとAmazon Alexa に連動させることができます。該当スマートスピーカーにシーン名を音声指示すると、登録された動作が実行できます。例：「アレクサ、外出をオンにして」。

※ スマートモードのシーンは最大50個まで設定することができます。

【自動設定】

｢+Style｣アプリを利用することで、様々なライフスタイルに合わせて自動的に機器の操作を実行することが可能となり、今までの電化製品とは違う、ユーザ一人一人に合った細かいアレンジができます。

• 設定方法

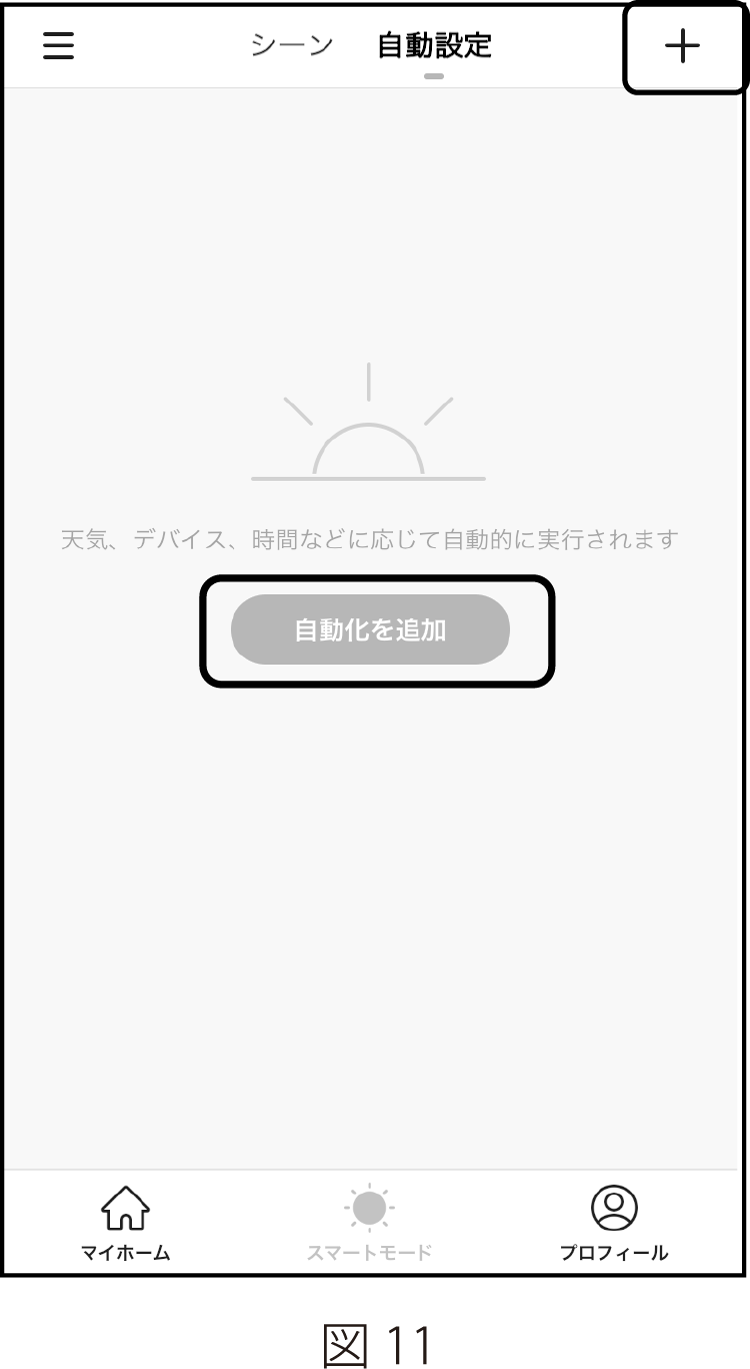

  1. トップ画面の「スマートモード」をタップして表示されるスマートモード画面で、画面上部の「自動設定」をタップし、「自動化を追加」をタップします（図11）。

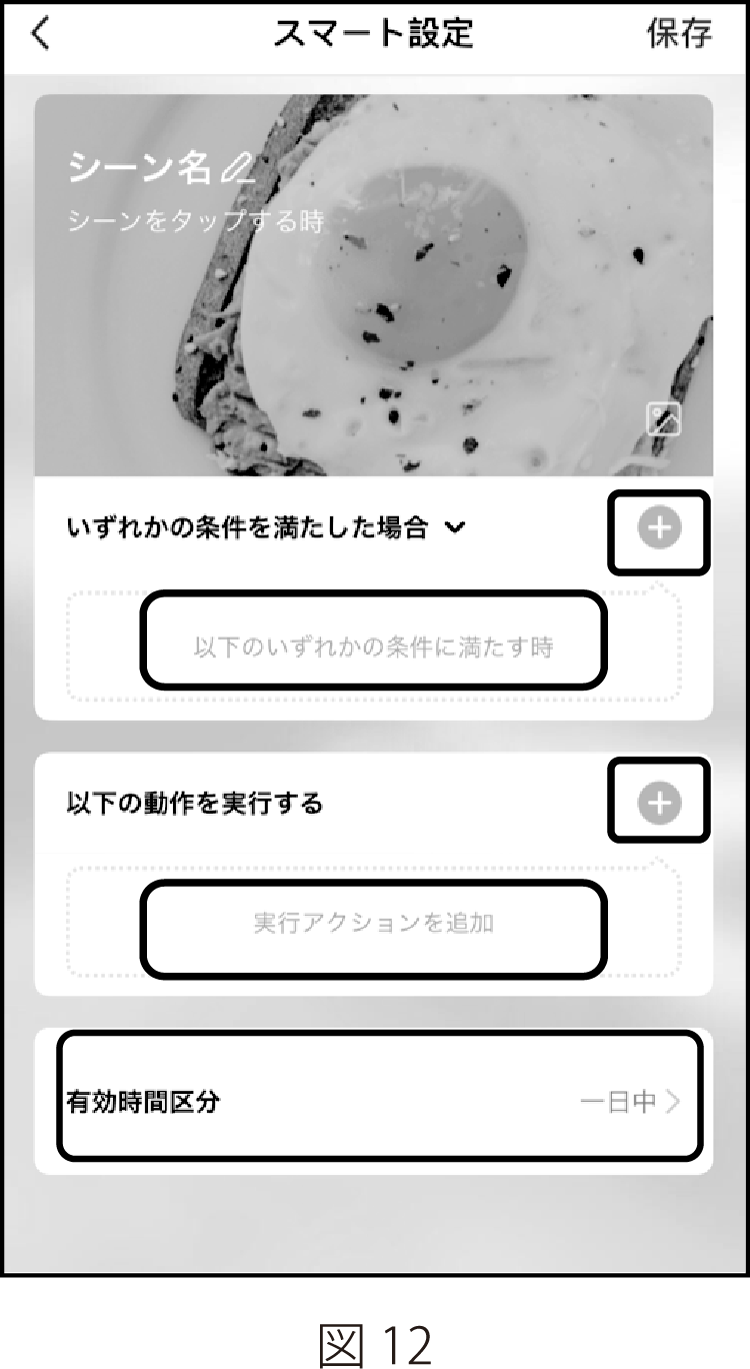

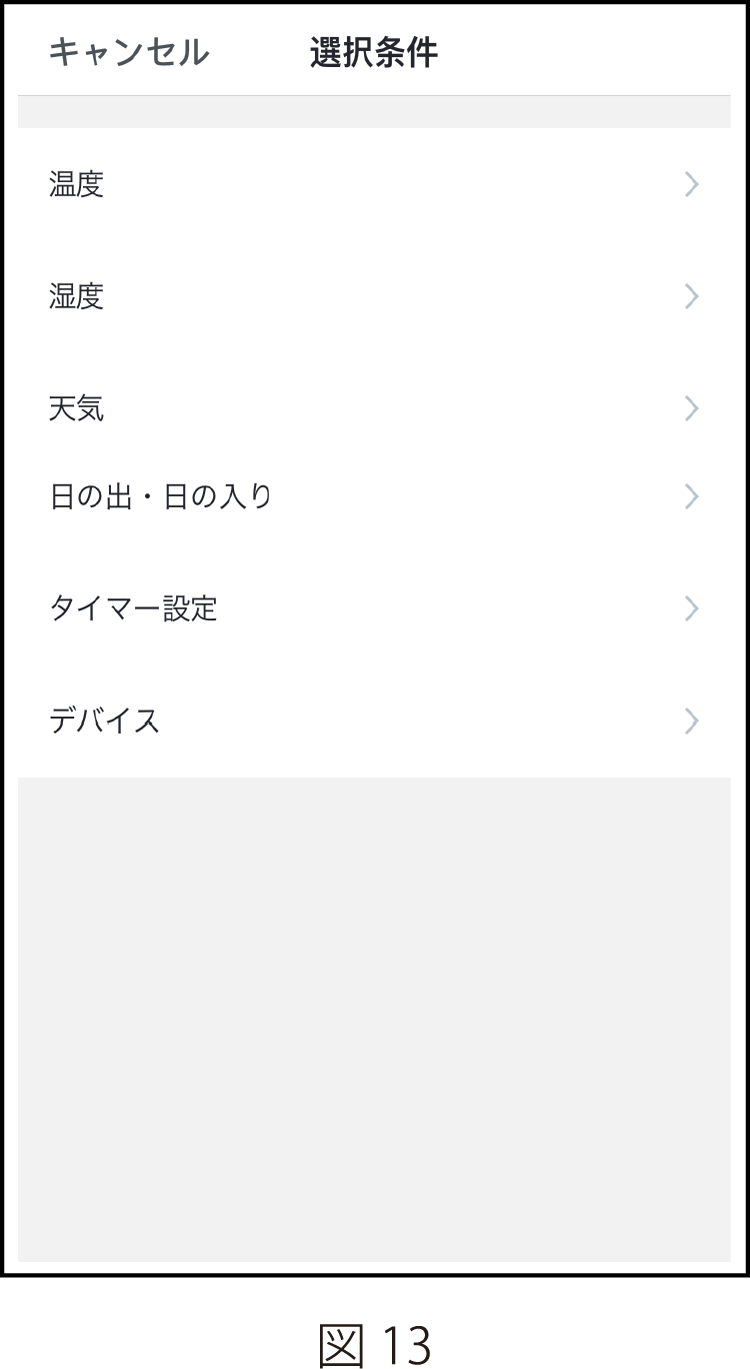

  2. 「以下のいずれかの条件を満たす場合」または右上の「＋」をタップすると、条件を追加できます（図12）。条件は、温度、湿度、天気、日の出と日の入り、タイマー設定、デバイスから1つ選択できます（図13）。複数の条件を追加する場合、操作を繰り返してください。また、アクションの実行が有効となる時間帯を設定することもできます（図12、図15）。

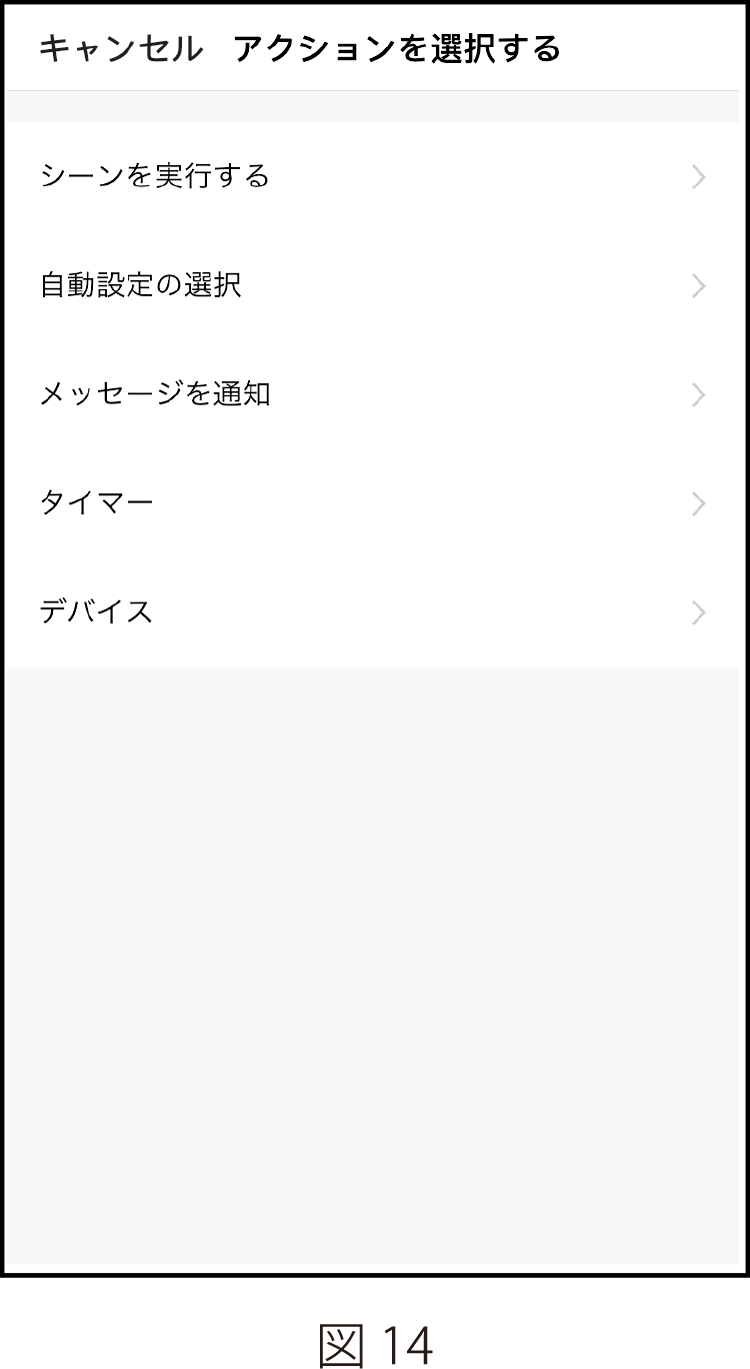

  3. 「実行アクションを追加」または右上の「＋」をタップすると（図12）、手順②で設定した条件を満たしたときに実行するアクションを選択できます。アクションは、シーンを実行する、自動設定の選択、メッセージを通知、タイマー、デバイスから1つ選択できます（図14）。

使い方アレンジのご紹介

こちらでライフスタイルに合わせたアレンジ方法をご紹介します。

• 自動設定のアレンジ例

  夜になると廊下が暗くなり、足元が危ない為自動で点灯させたい。
  日暮れの時、廊下の電気を自動的に点灯するように設定します。

• 必要な機器

  電球

Step 1：

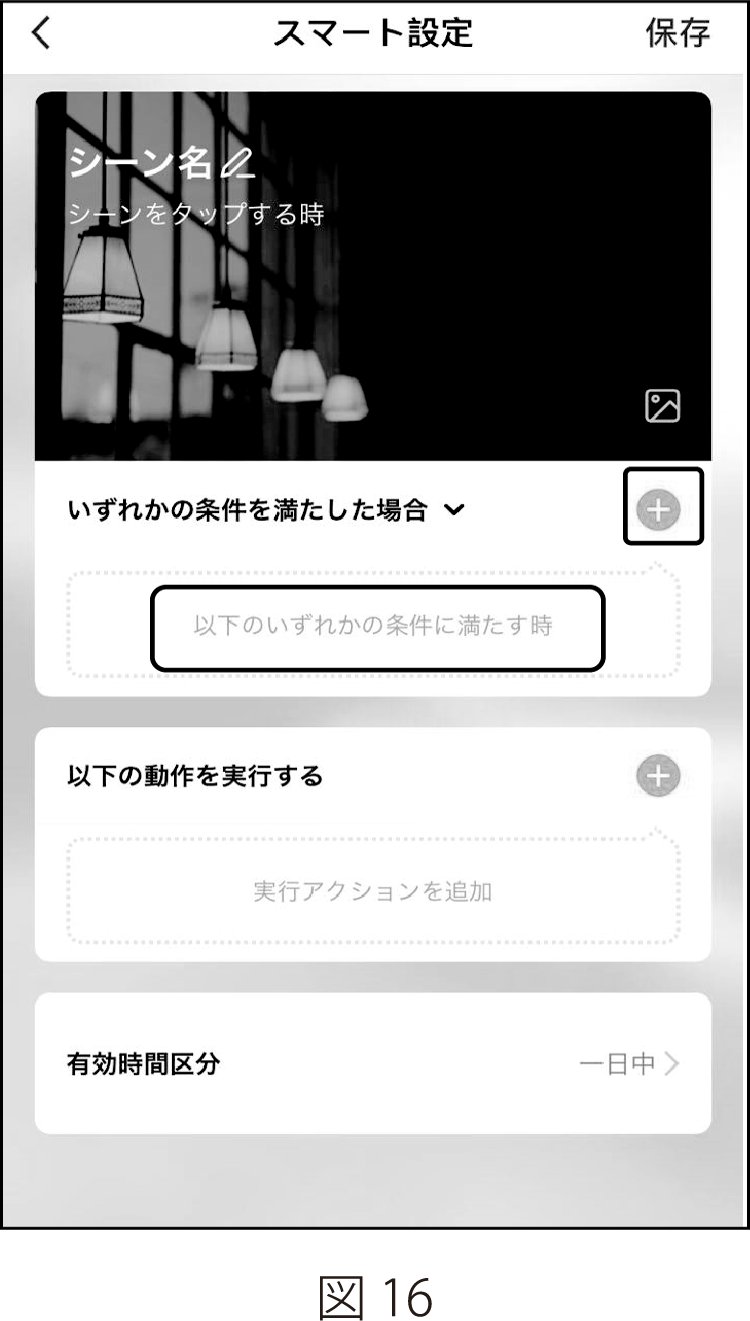

「スマート設定」画面(図16)に入り、「以下のいずれかの条件に満たす時」または右上の「＋」をタップすると、条件を追加できます。

Step 2：

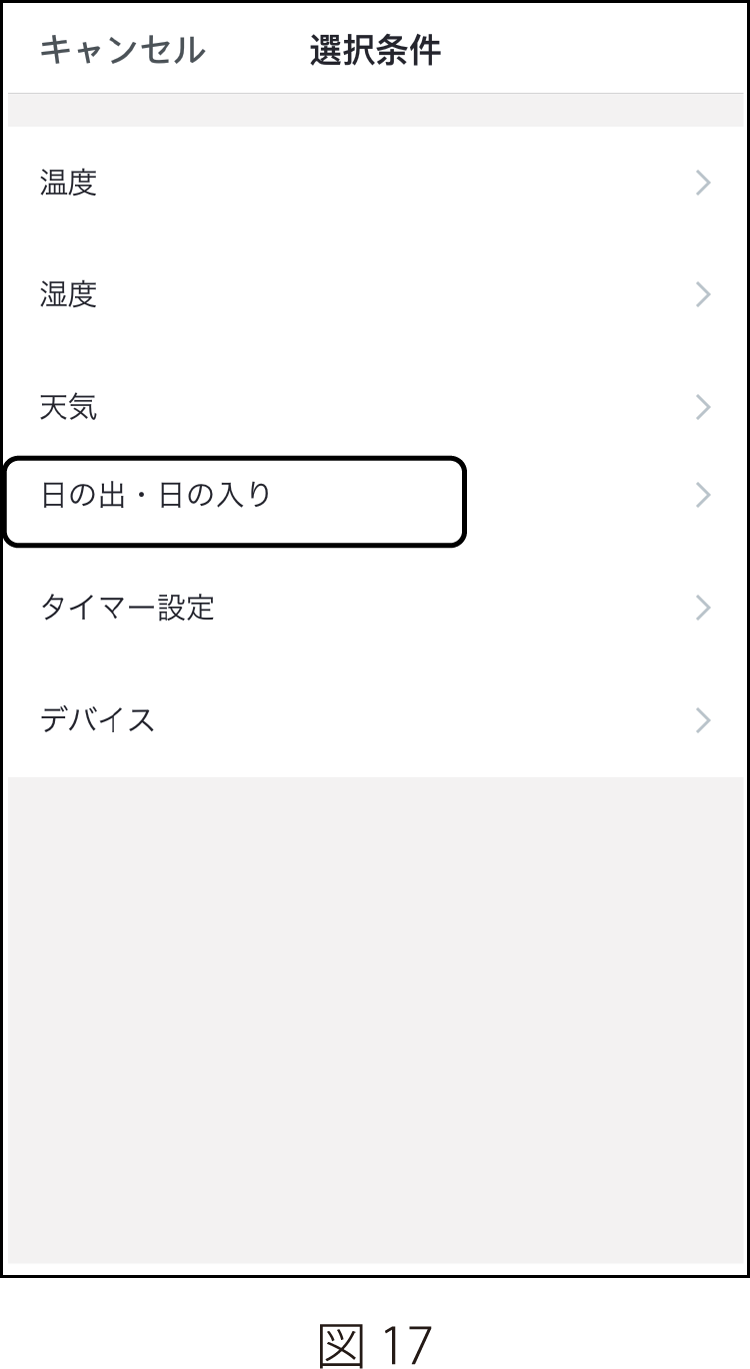

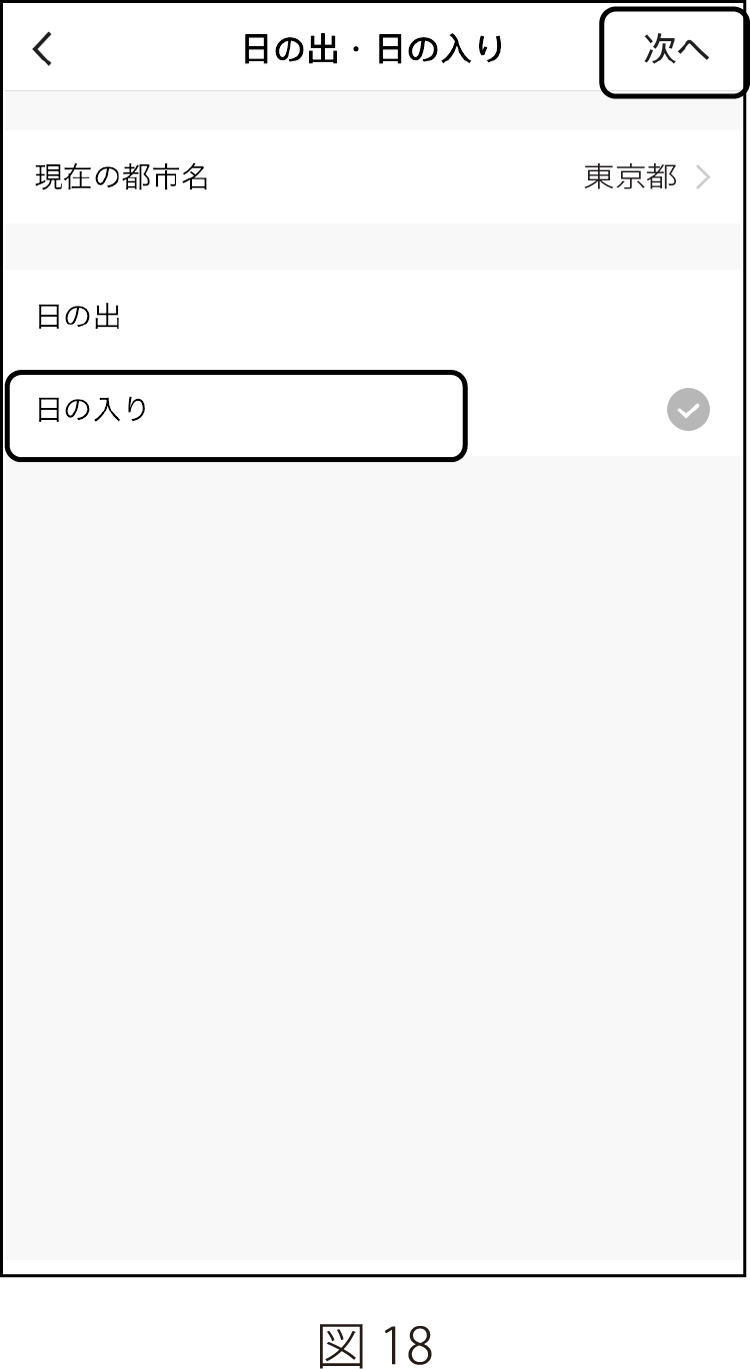

図17で「日の出・日の入り」をタップし、図18で「日の入り」を選択し、「次へ」をタップして、条件が設定が完了し、図19の画面に変わります。

Step 3：

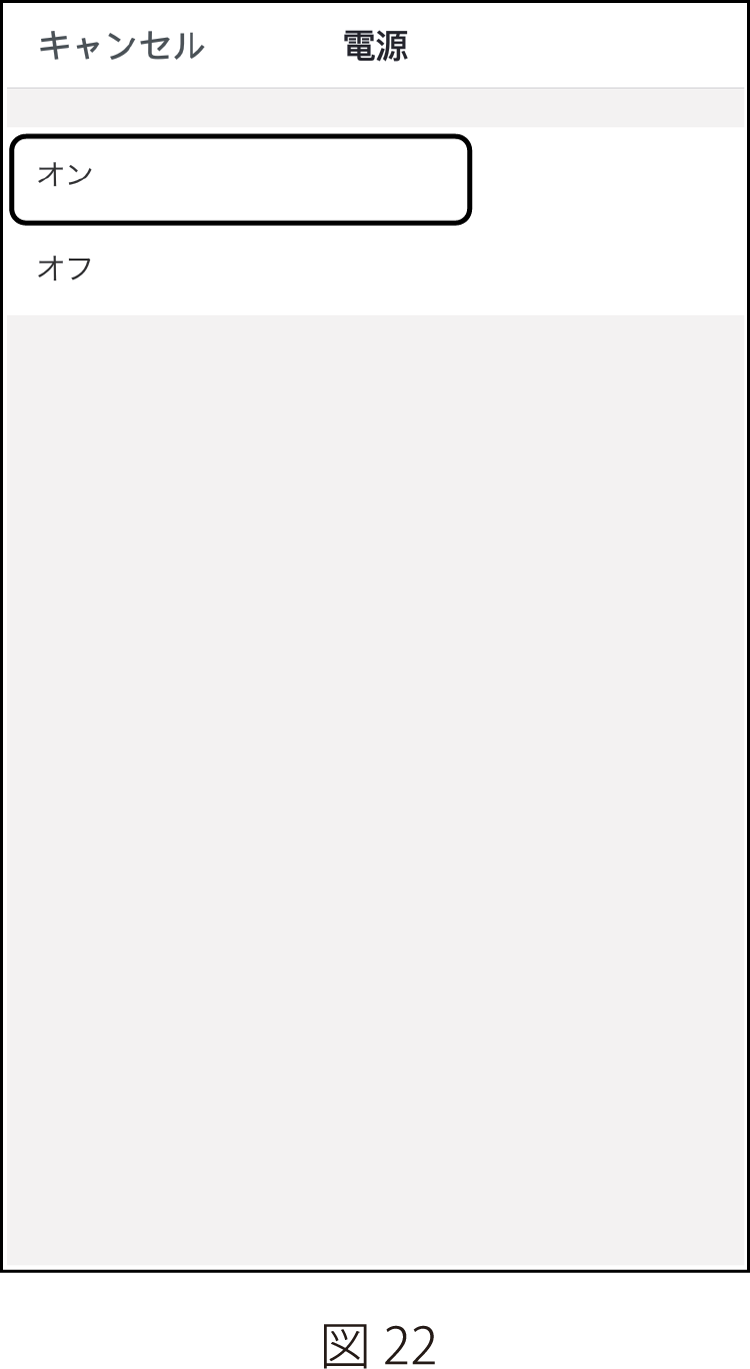

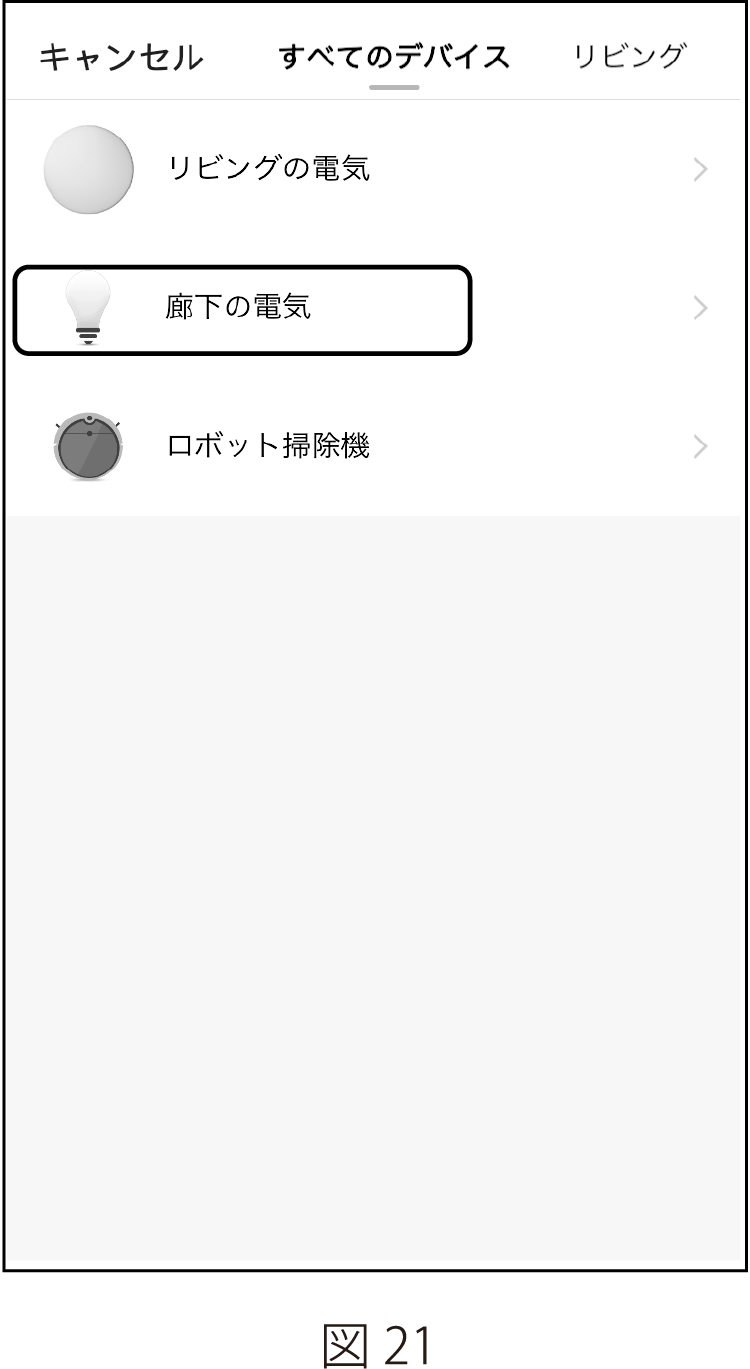

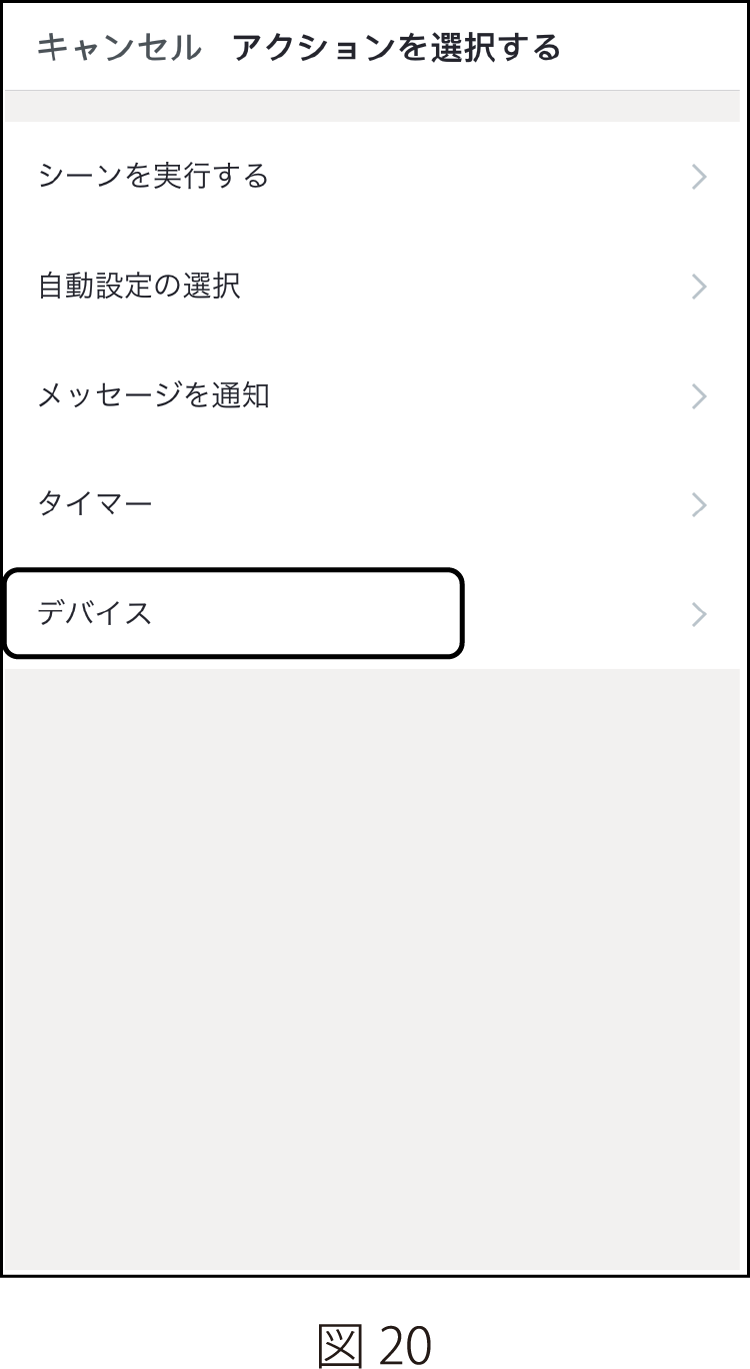

図19の「実行アクションを追加」または右上の「＋」をタップすると、日の入りの時に実行するアクションを選択できます。 図20で「デバイス」を選択し、図21で「廊下の電気」を選択し、機能選択で電源をタップし、「オン」を選択します(図22)。

Step 4：

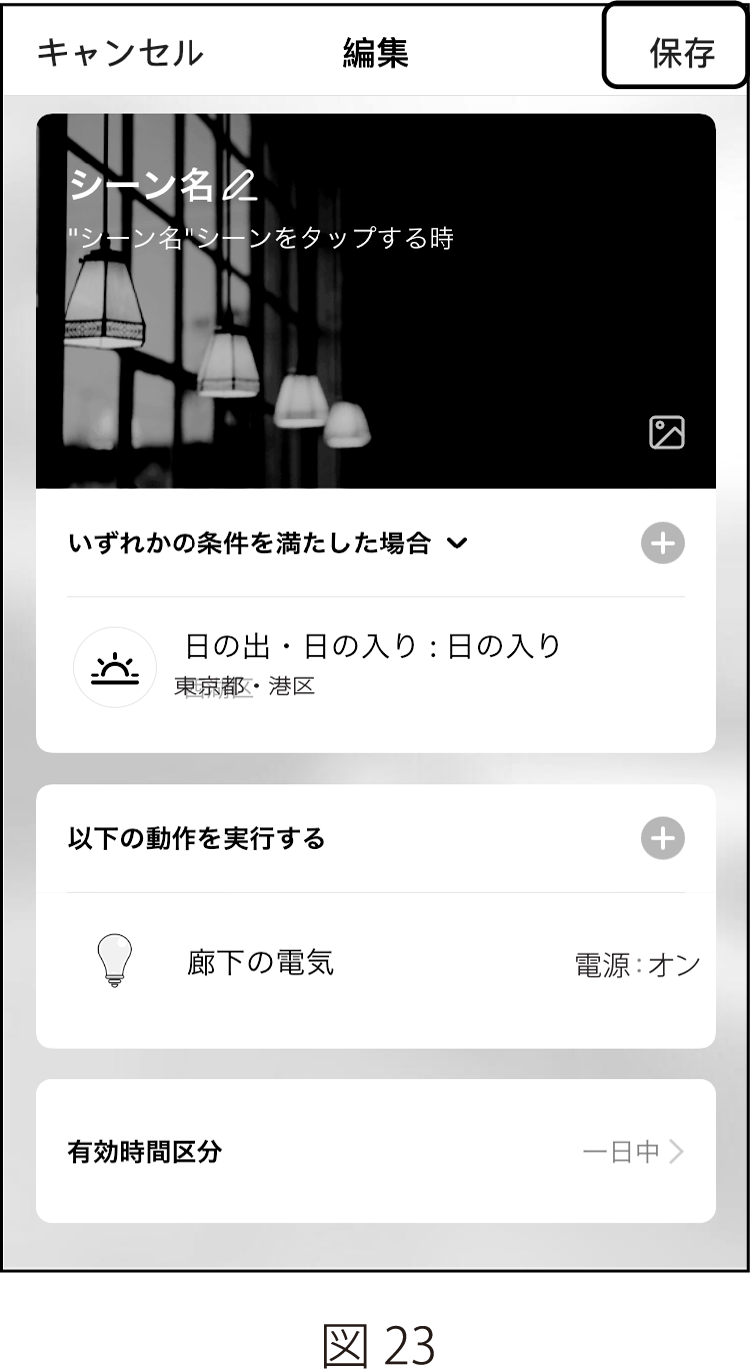

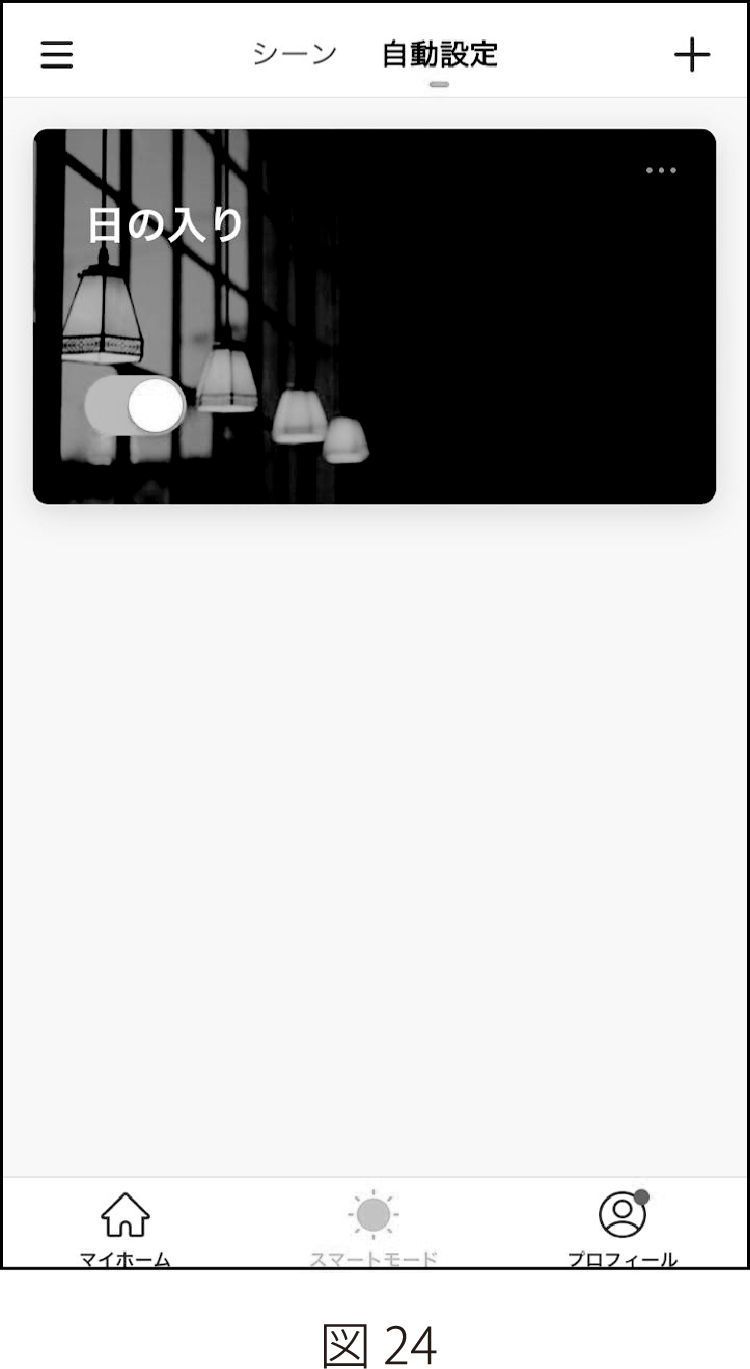

アクションの選択が完了したら、図23の画面になり、「保存」をタップし、名前を「日の入り」とつけて保存します。

注意事項

※ 温度、湿度、天気、日の出・日の入りなどの情報は第三者サービスプロバイダが提供している情報をもとにしています。

※ スマートモードの自動設定は最大200個まで設定することができます。

11. プロフィール画面

1. ホームやグループの管理ができます。
2. 通知には、アラーム、ホーム、通知の3種類があります。おやすみモードを設定することもできます。
3. 障害連絡、ネットワーク診断、ご意見送信を行ったり、よくある質問を確認できます。
4. サードパーティーの音声サービスなど、その他の機能を確認できます。
5. サウンドのオン/オフ、アプリ通知、アプリ関連情報などを確認できます。

音声制御

スマートスピーカーに話しかけることで、デバイスのオン/オフを切り替えられます。

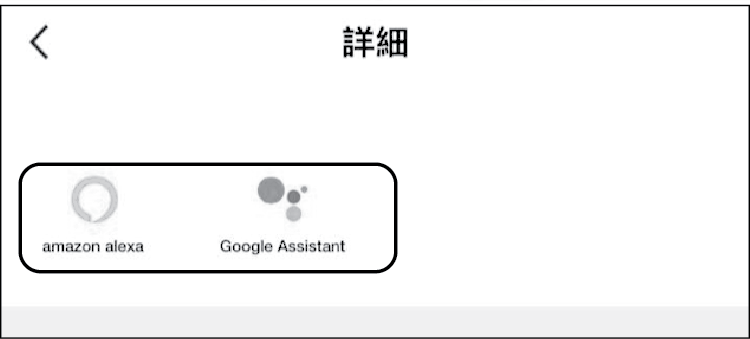

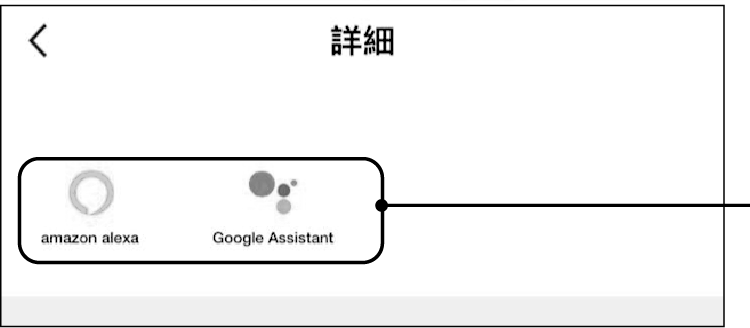

「+Style」アプリのをタップして表示される詳細画面で、Amazon AlexaとGoogle アシスタントの設定を確認できます。

音声アナウンス

音声アナウンス機能で、本体の状態をわかりやすく音声でお知らせします。

充電用端子

• 電源スイッチを切るか電源プラグを抜いてください。
• 乾いた布で月に一回は拭いて掃除してください。
• 油類で拭かないでください。

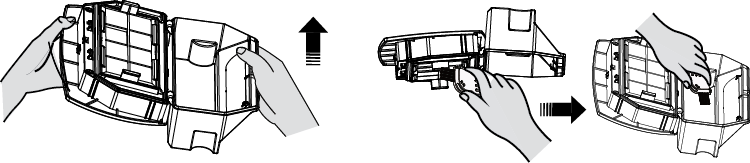

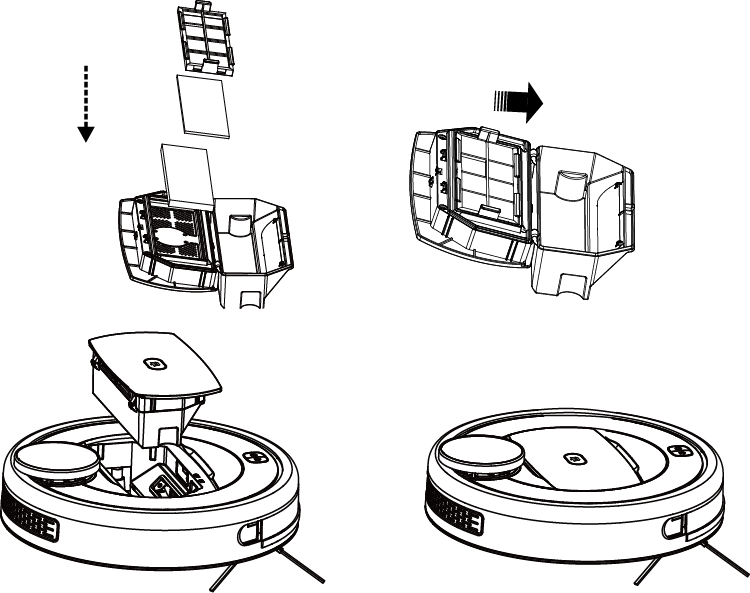

ダストボックス

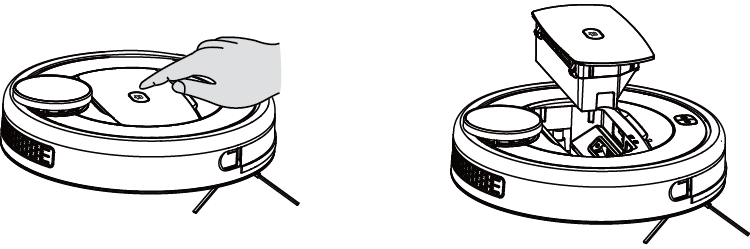

1. ロボット掃除機上部のボタンを押し、ポップアップされたダスクボックスを取り出します。



2. ダストボックスの左側からダストボックスのカバーを開けます。



   ※ 新品使用開始後1か月は3日に1度掃除するようにしてください。それ以降は週に1度掃除してください。

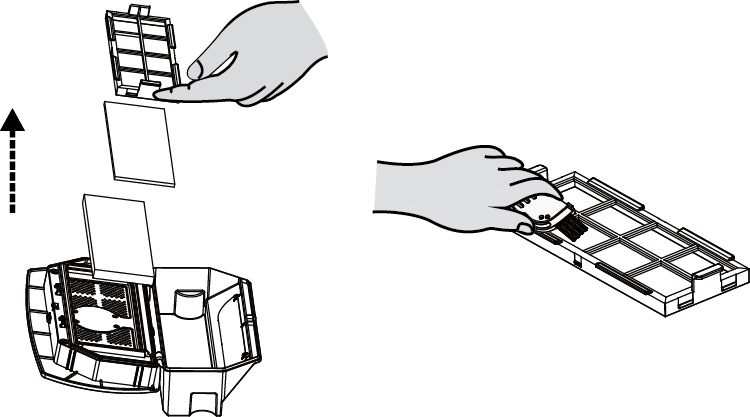

3. フィルター、スポンジフィルター、フィルターカバーを取り外し、お手入れ用ブラシでフィルターのほこりを取り除きます。

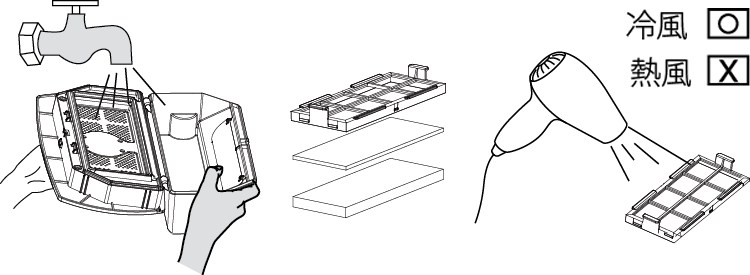

4. 必要に応じて、ダストボックスとフィルターを水洗いし、十分に乾かします。



5. フィルター一式をダストボックスに取り付け、ダストボックスをロボット掃除機に取り付けます。



メインブラシ

1. メインブラシの取り付け

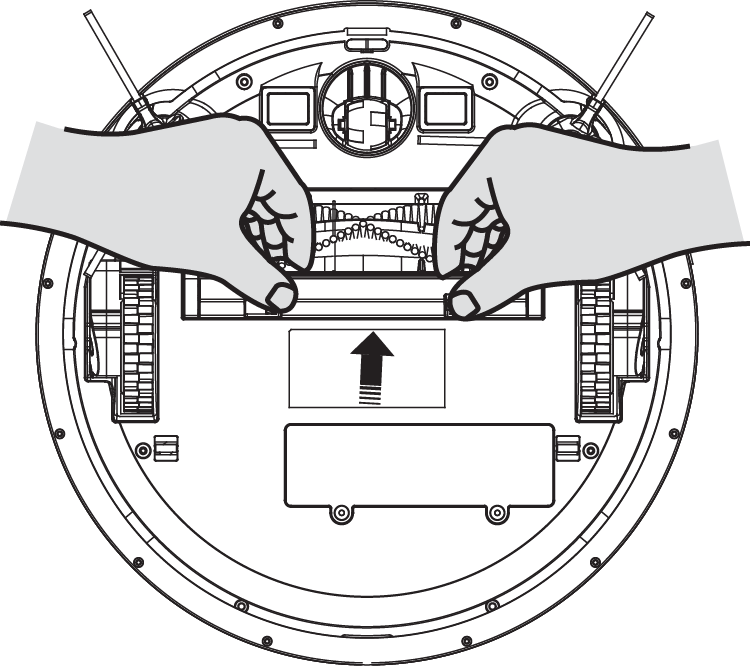

   • ツメを手前に強く引いて、メインブラシカバーを取り外します。



   • メインブラシカバーを取り外します。

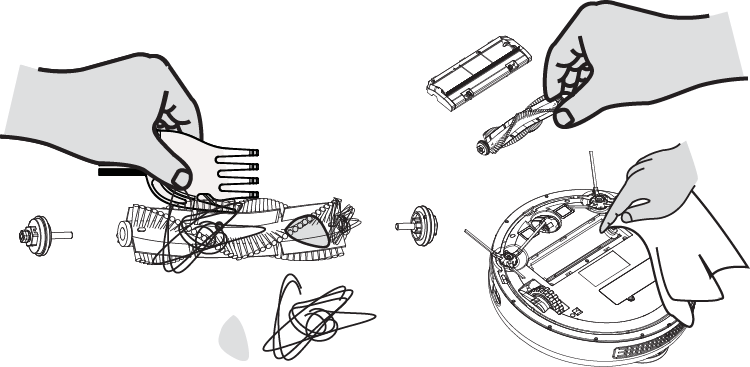

2. メインブラシのお手入れ



3. 定期的にお手入れ用ブラシでメインブラシを掃除し、絡まった毛髪やごみを取り除いてください。

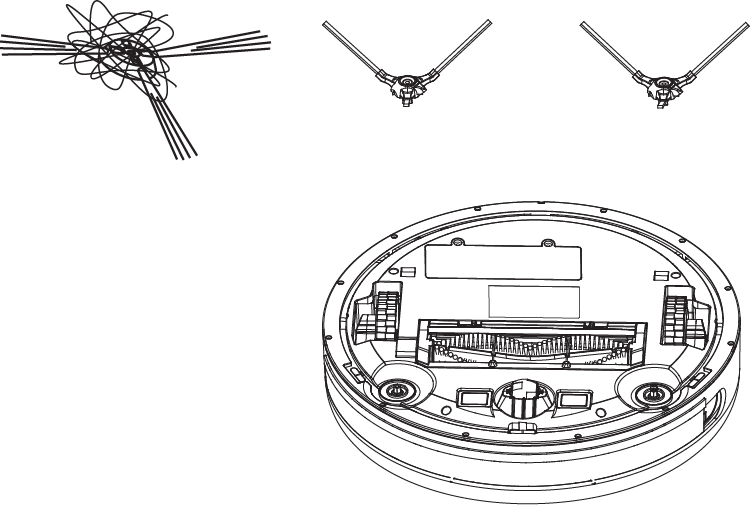

サイドブラシ

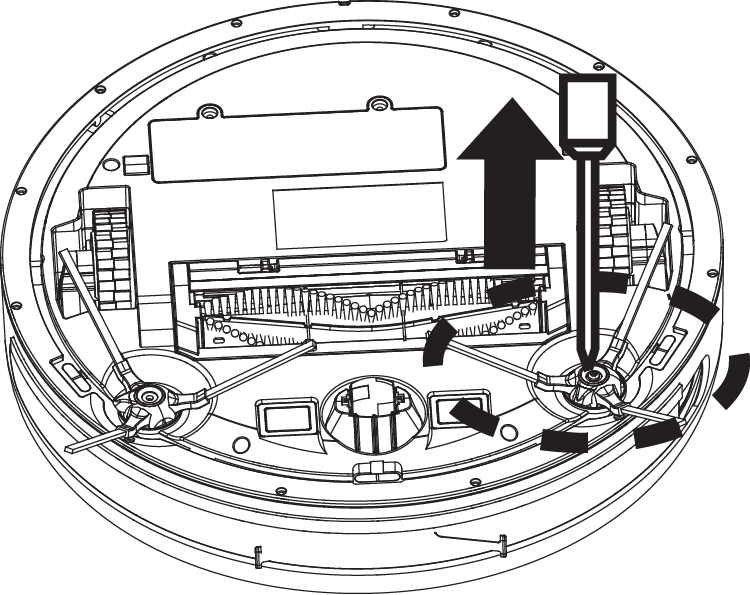

• ドライバーでサイドブラシのねじを取り外します。

• サイドブラシを取り出して、毛髪などのゴミを取り除きます。サイドブラシの溝に絡まったごみも取り除きます。

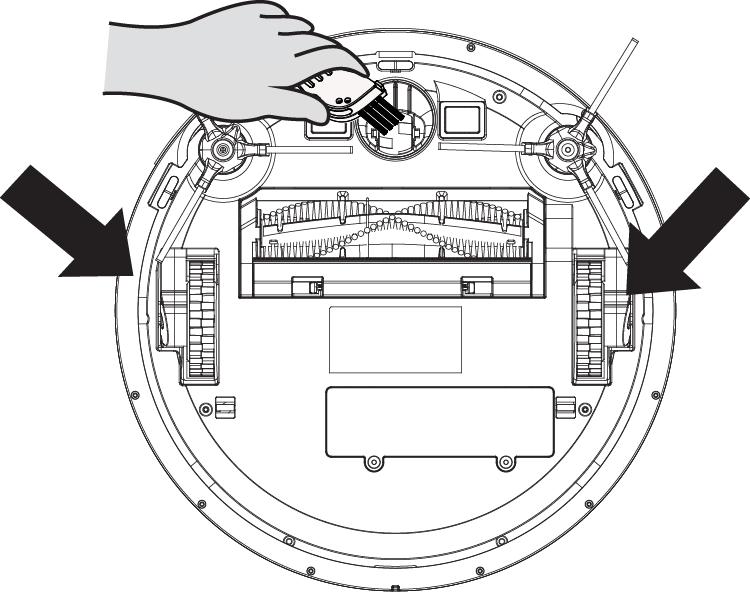

タイヤ

• 定期的にお手入れ用ブラシで前輪、後輪を掃除します。

• タイヤのシャフトに毛髪や布きれなどが絡まっていることがありますので、取り除いてください。

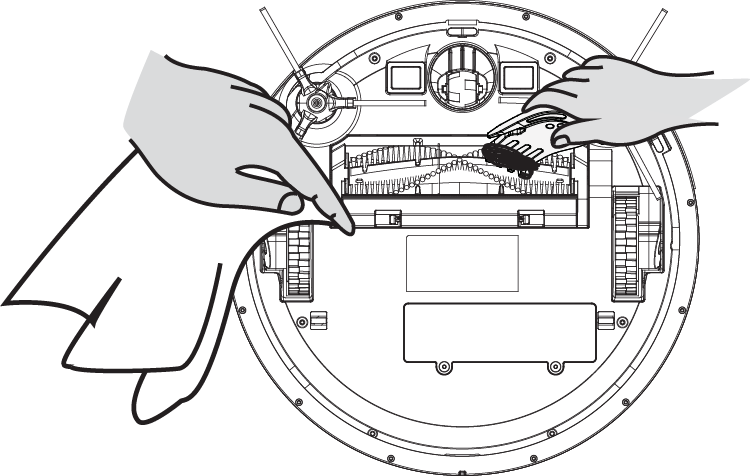

センサー

• ほこりがセンサーに堆積することによる使用不良を防ぐために、毎回の掃除完了後に、コットン100%の乾いた布で、丁寧にセンサーを拭いてください。

15. 一般仕様
